フリードのドアミラー交換をしたので紹介します。
作業したのはGB3型のフリードです。
同型系のフリードであればフリードハイブリッドやフリードスパイクでも作業内容は概ね共通です。
※一部仕様グレードにより作業内容が異なる場合があります
GB3型フリードのドアミラー交換方法

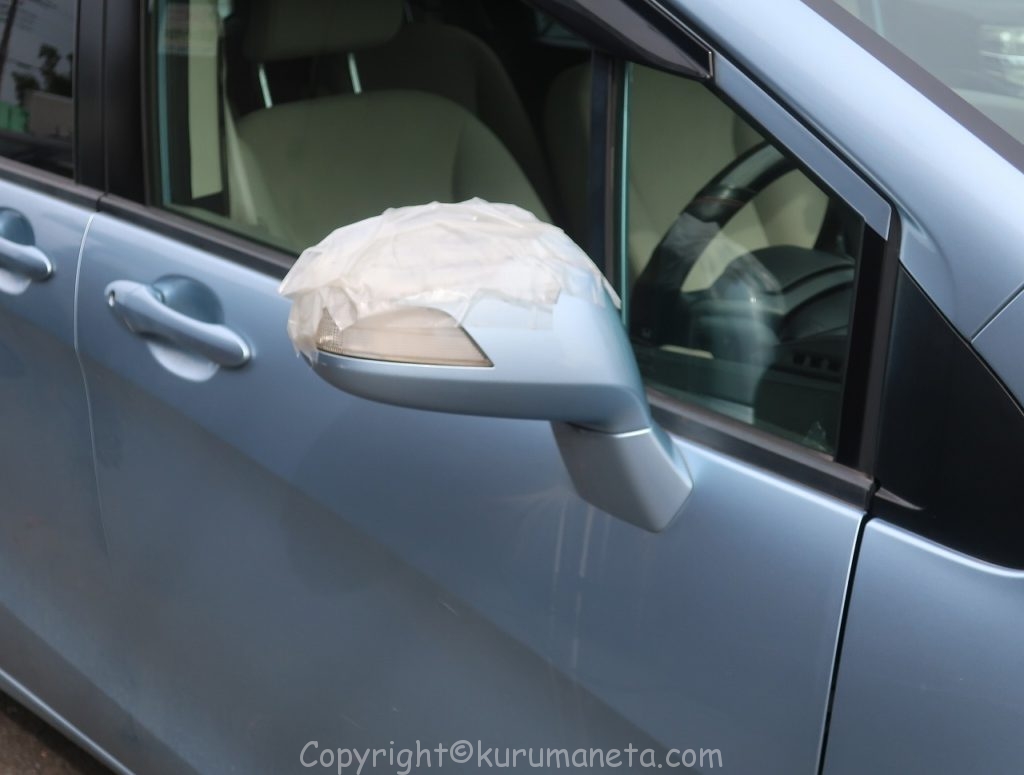

こちらの運転席側のドアミラーを交換します。
※助手席側も作業内容は同じです。
ドア内張り外し
ドアミラー交換をするにはドアの内張りを外す必要があります。
作業方法は下記の記事で紹介しているのでご参照ください。

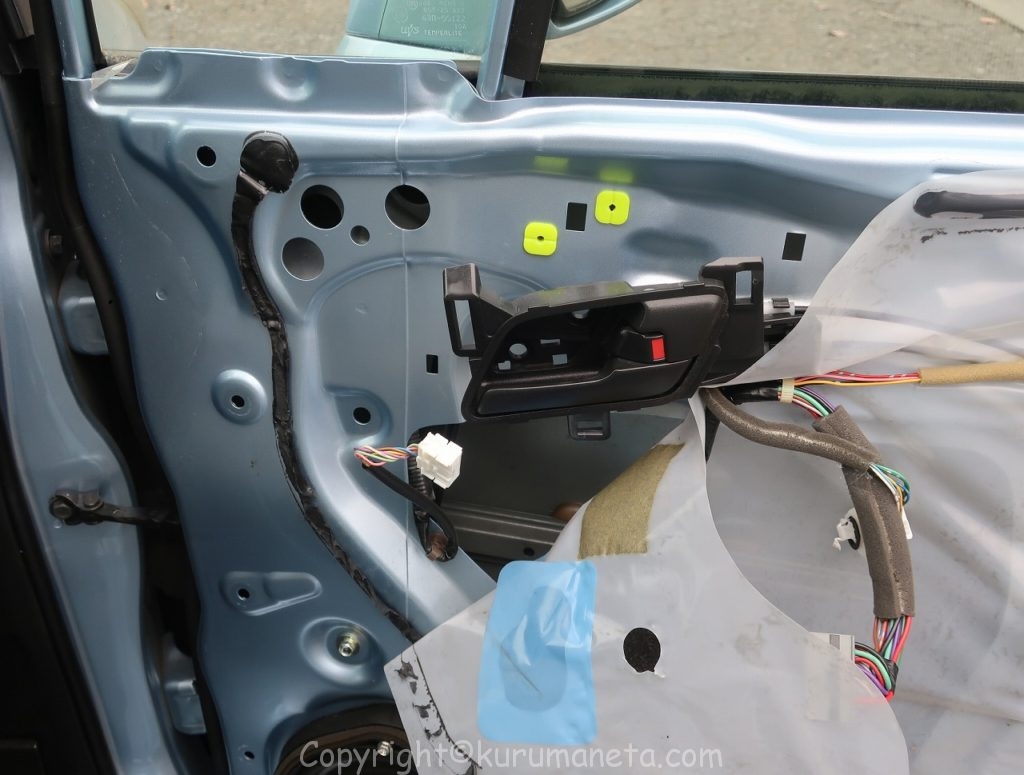

内張が外れた状態です↓
ドアミラー外し
黒の目くら蓋と白いカプラーを外します。
ビニールをはがします。
※全てはがさなくても写真の範囲でOKです

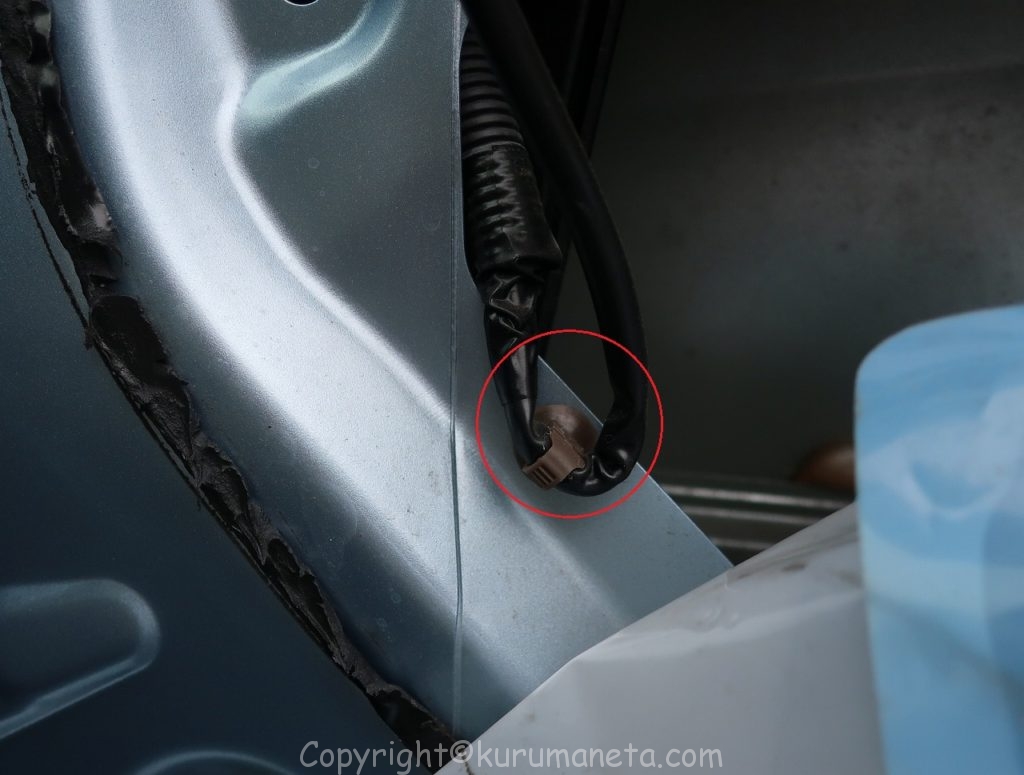

この配線を固定しているクリップを外します。
ドアミラーの付け根の裏側を見ると丸穴の奥にボルトが3本ありますのでこれを外します。
ボルトを外すとドアミラーが落下する恐れがあるので落とさないようにミラーを支えながら作業します。また、ボルトをドアパネル内部に落下させる可能性もあるのでそちらも注意します。

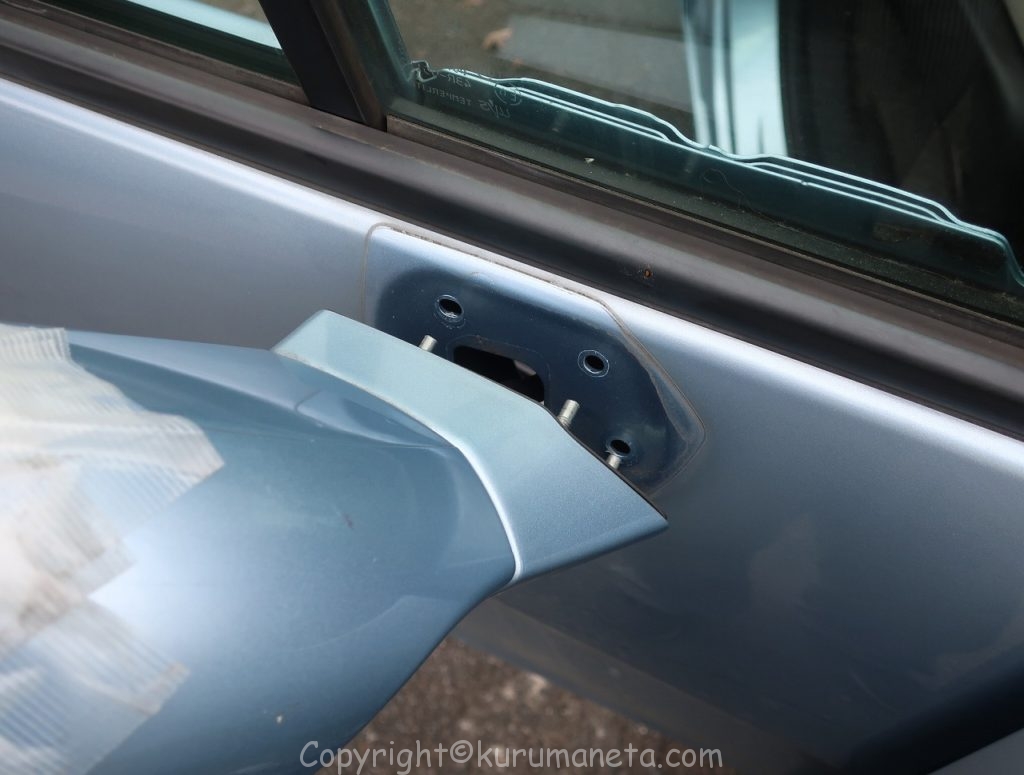

落下に注意しながら取り外して配線を引き抜きます。
配線は無理に引っ張らないで少しずつうまい具合に引き出します。

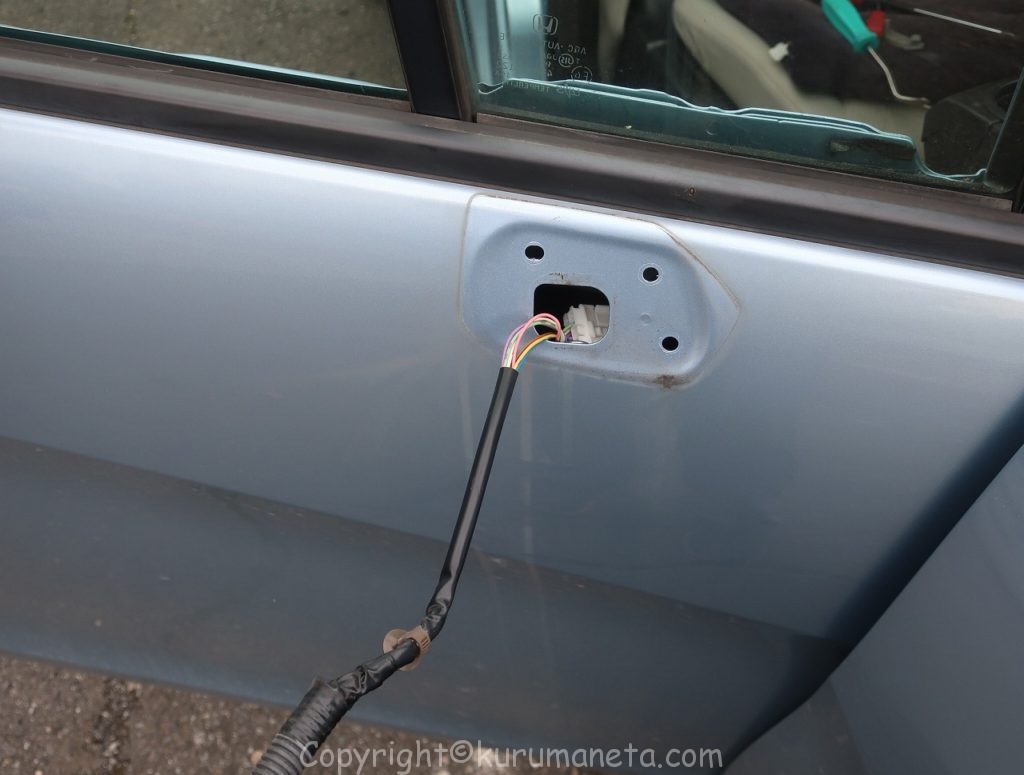

取り外せました。
取り付け

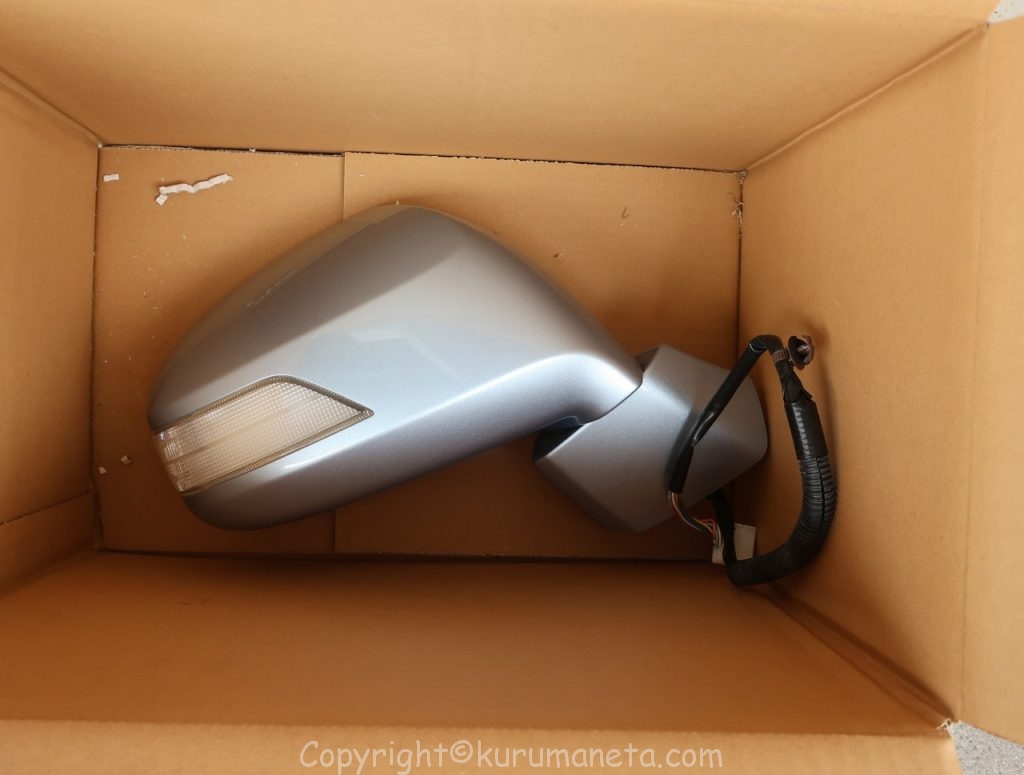

今回は中古部品を用意しましたのでそのまま取り付けます。

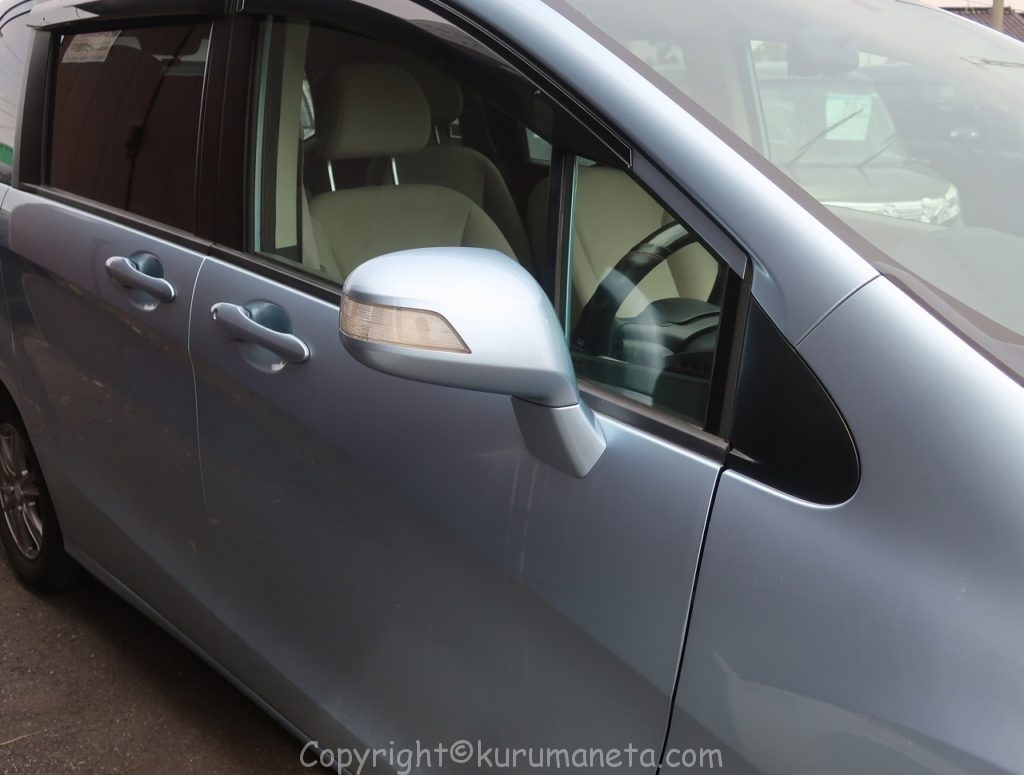

取り外しとは逆の手順で作業するだけです。
パワーウィンドウのオート機能が使えなくなるのでリセット作業が必要ですのでドア内張りの脱着方法をご参照ください。
あると便利な工具
ドライバーなどの工具に加えて内張はがしやクリップ外しがあると便利ですね。
