ソリオのナビに走行中もTV視聴やナビ操作が出来るようにTVキット(TVキャンセラー)を取付けたのでご紹介します。
作業したのはMA37S型ソリオ「ハイブリッドＭＺ」です。
純正ナビ（9インチメモリーナビ・全方位カメラつき）装着車となります。
他グレードやバンディットでも写真と同じタイプのナビであれば作業内容は共通かと思います。
※一部仕様グレードにより作業内容が異なる場合があります
ソリオにTVキット取付
今回はこちらの商品を使用しました。
【スズキ テレビキット &ナビ操作】9インチナビ スペーシア カスタム ギア MK94S MK53S ハスラー MR52S MR92S ソリオ バンデット MA27S MA37S MA47S スイフト ZCEDS ZCDDS ZDDDS ZDEDS ワゴンRスマイル MX81S MX91S 全方位モニター付車 走行中 キャンセラー コネクト
まずは純正ナビを取り出します。

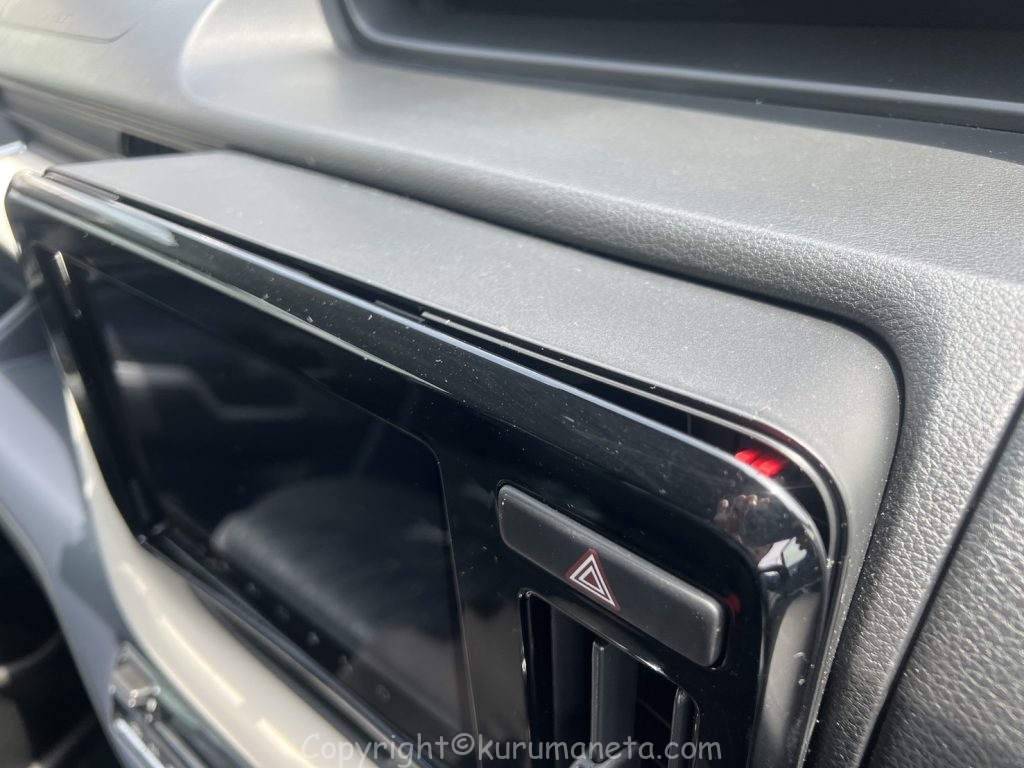

液晶周りのパネルはクリップで差し込まっているだけなので内張りはがし等を使用して、キズをつけないように浮かせるようにして外していきます。
ハザードスイッチの裏にカプラーがあるので取り外して、パネル除去完了です

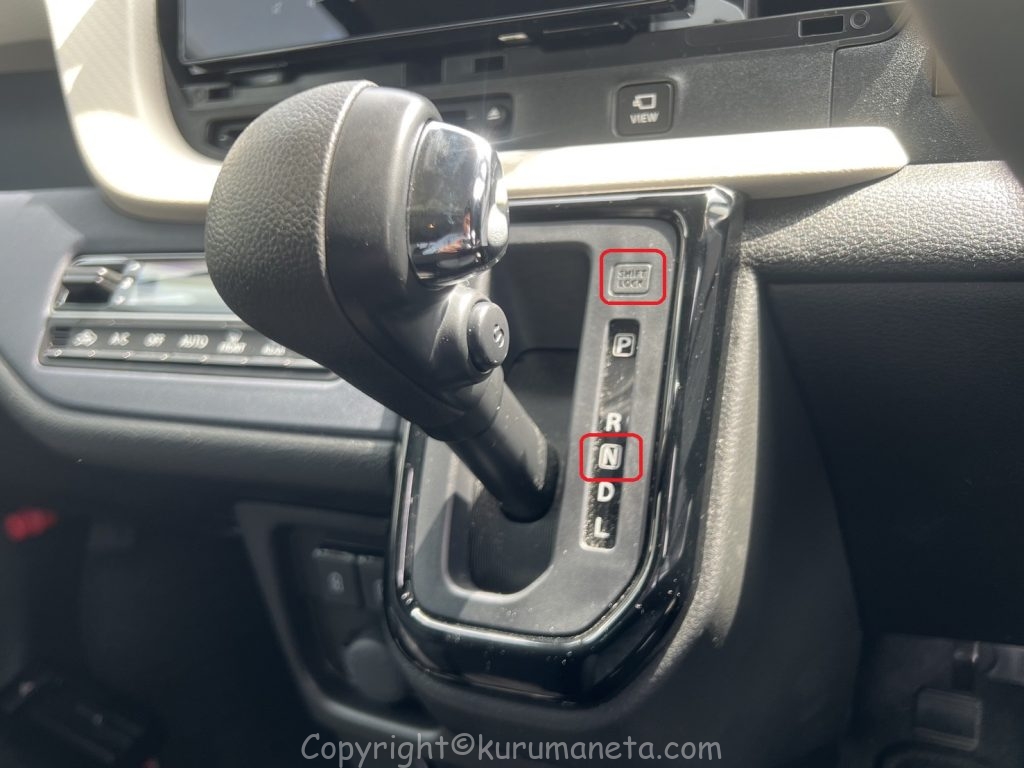

シフトロックボタンを押してシフトをNあたりまで下げます。
※必ずサイドブレーキをかけておきます

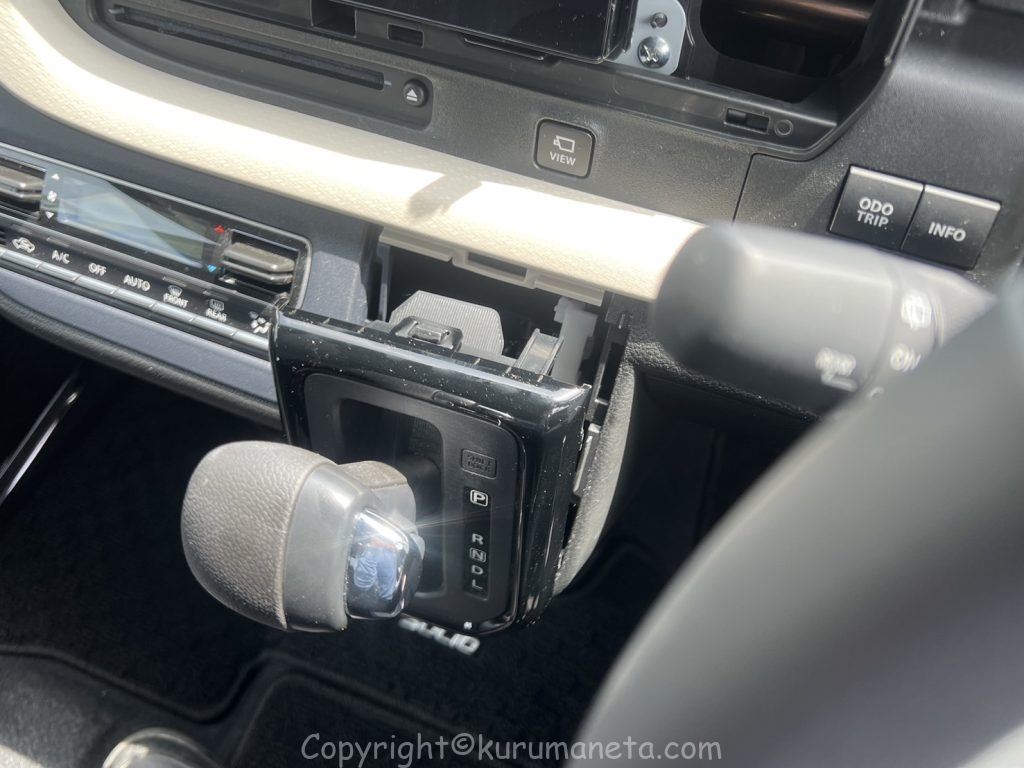

シフトパネルを内張りはがし等で浮かしながら外します。
※写真のようにしておくだけでOKです。

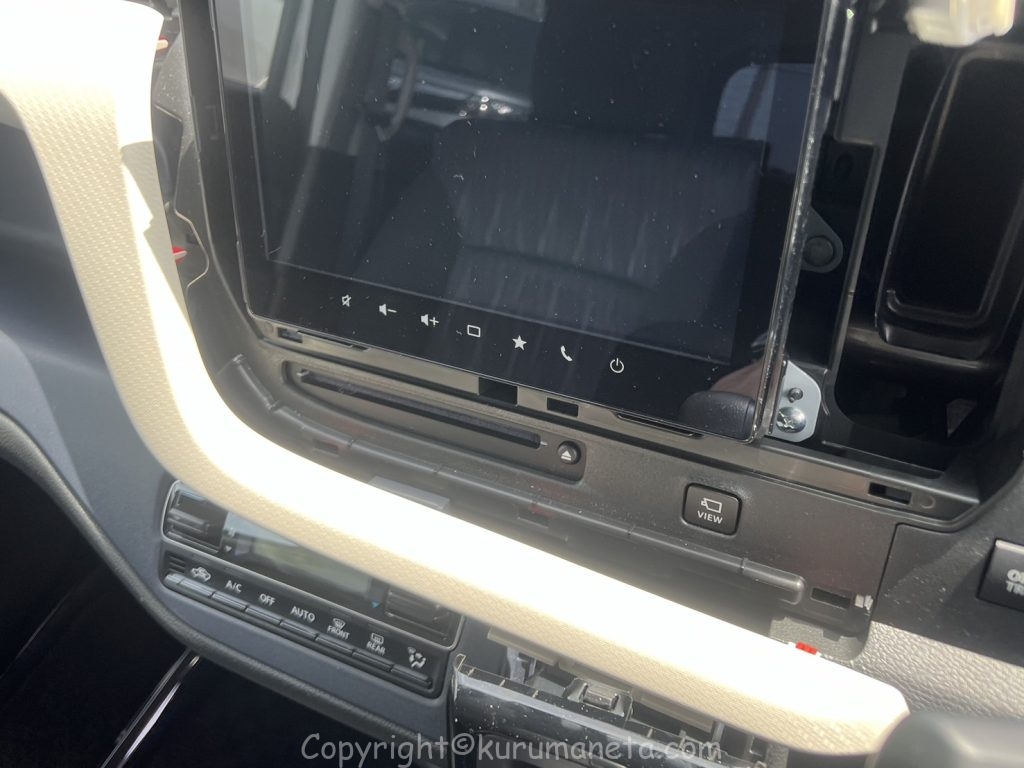

この細長いパネルも浮かせるようにして外していきます。
割れないように、１か所に力をいれずに全体的に浮かせるようにします

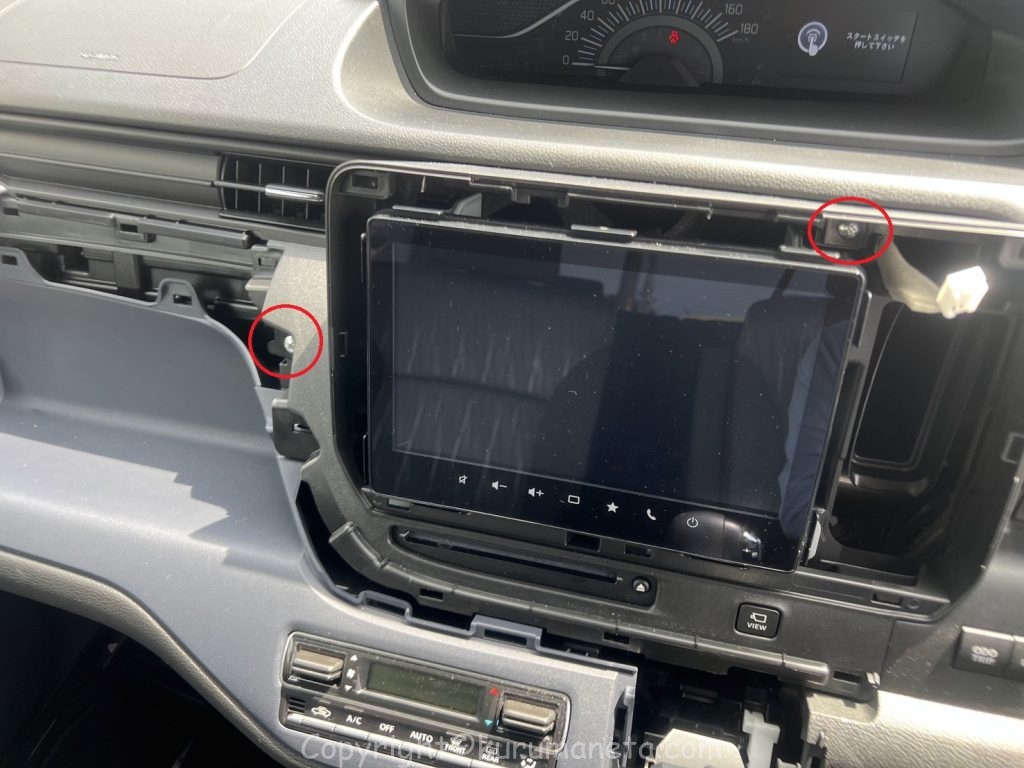

写真の位置のネジをはずします

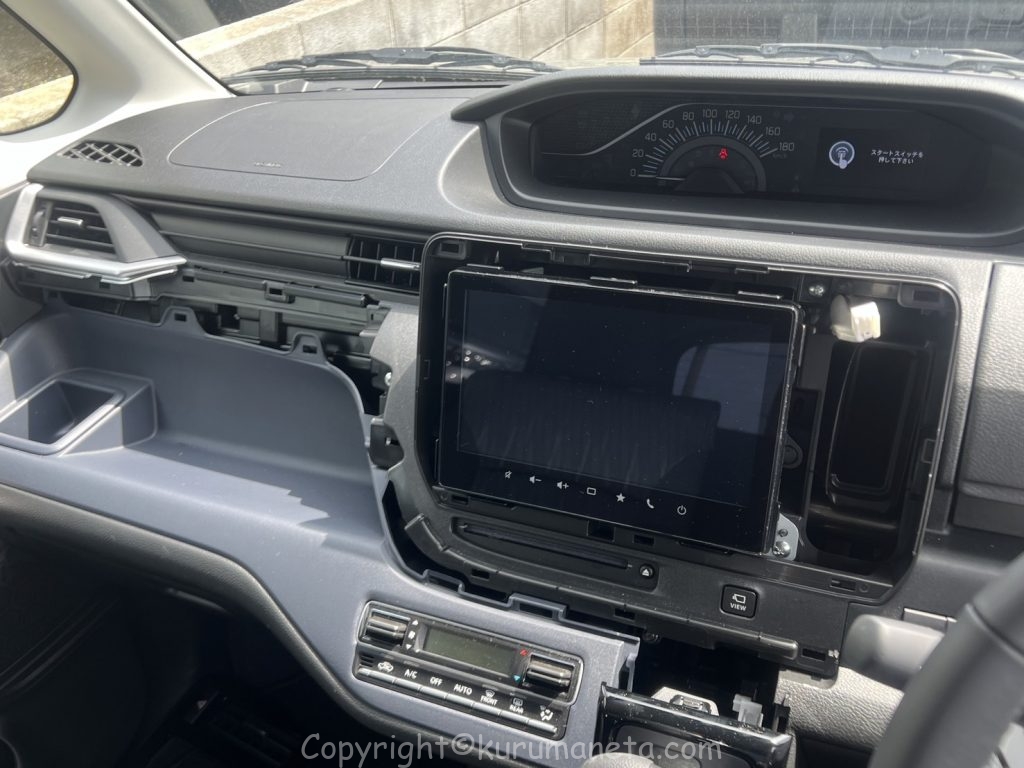

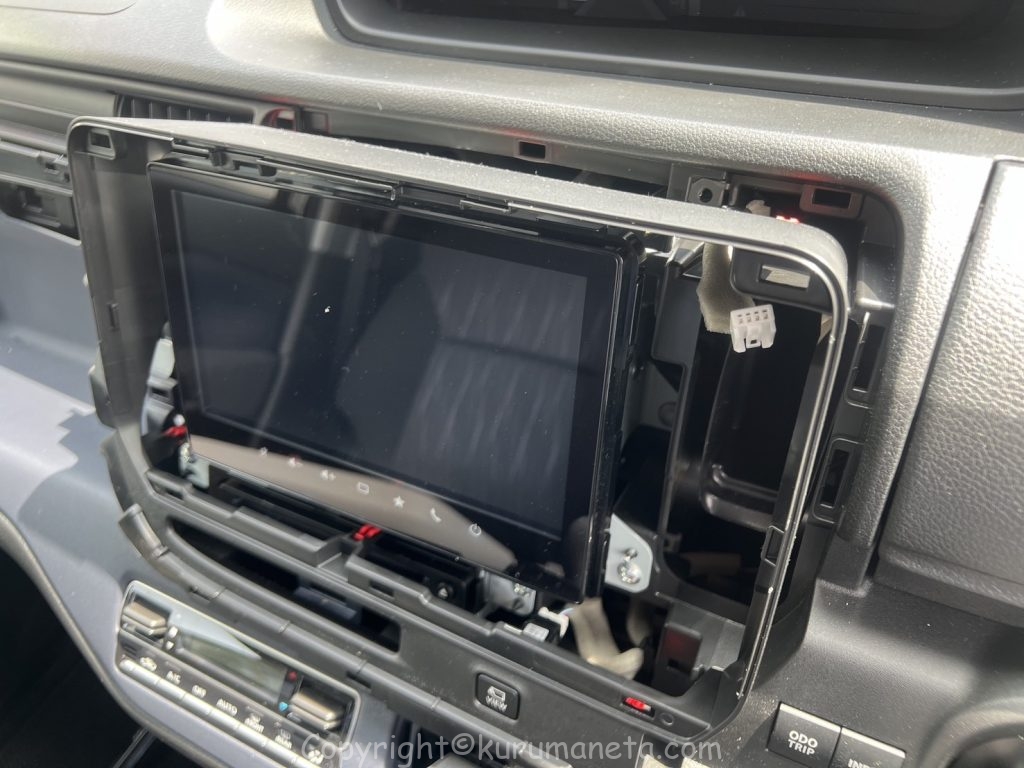

このパネルを外します。

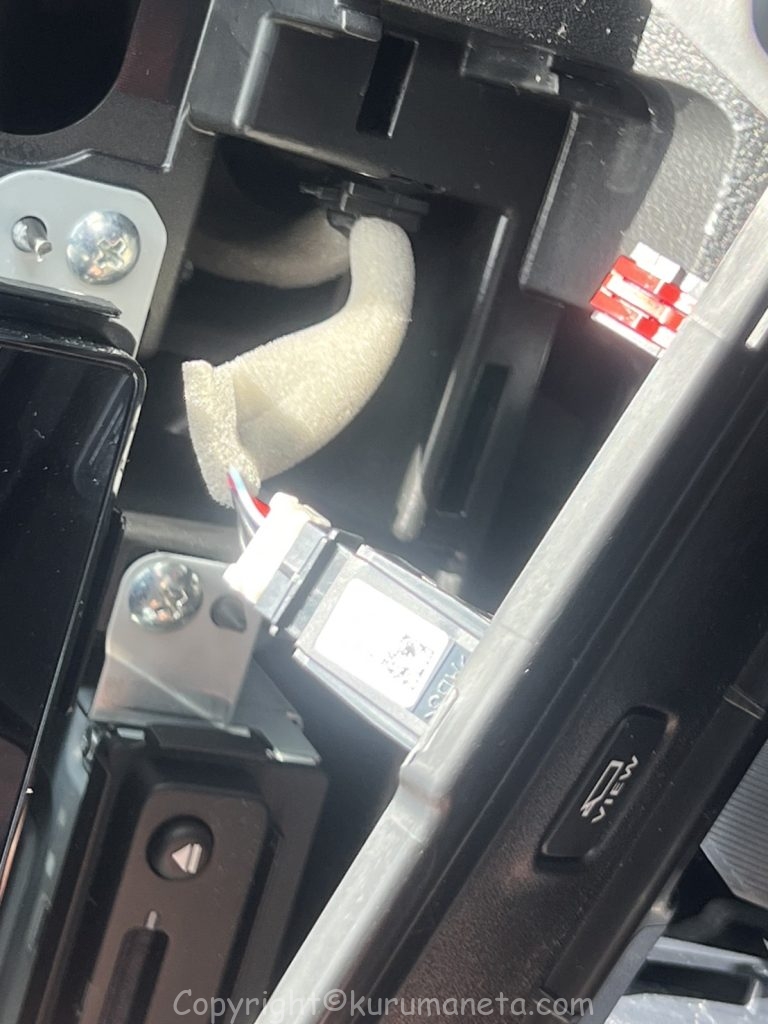

VIEWボタンのカプラーを取ります

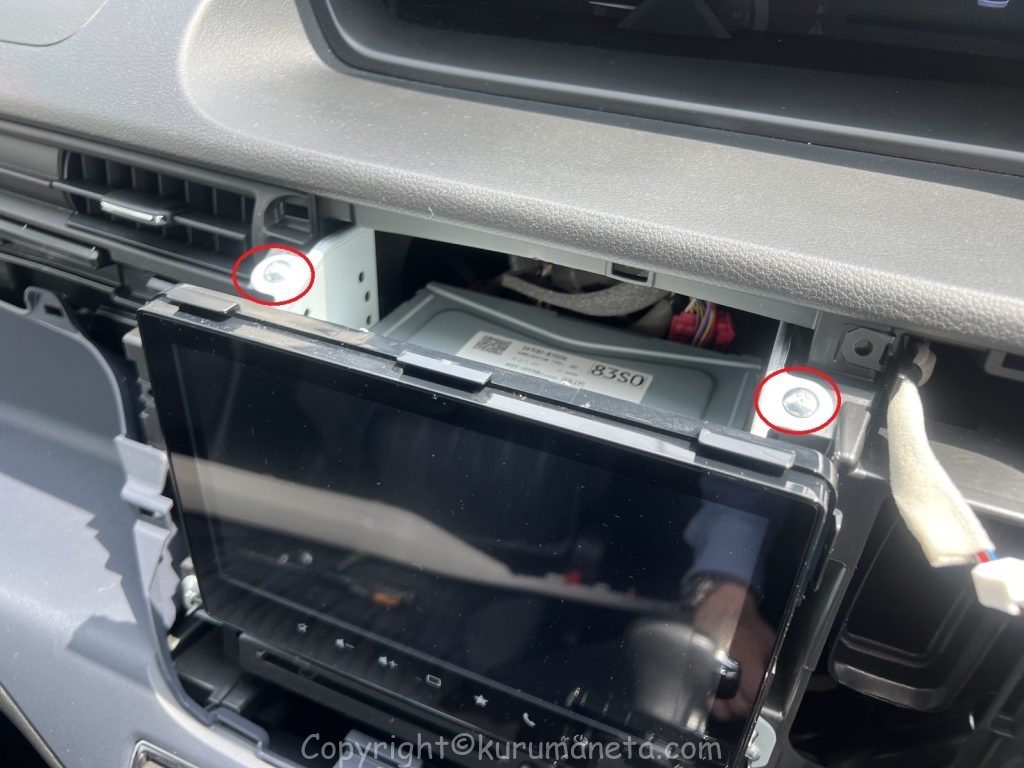

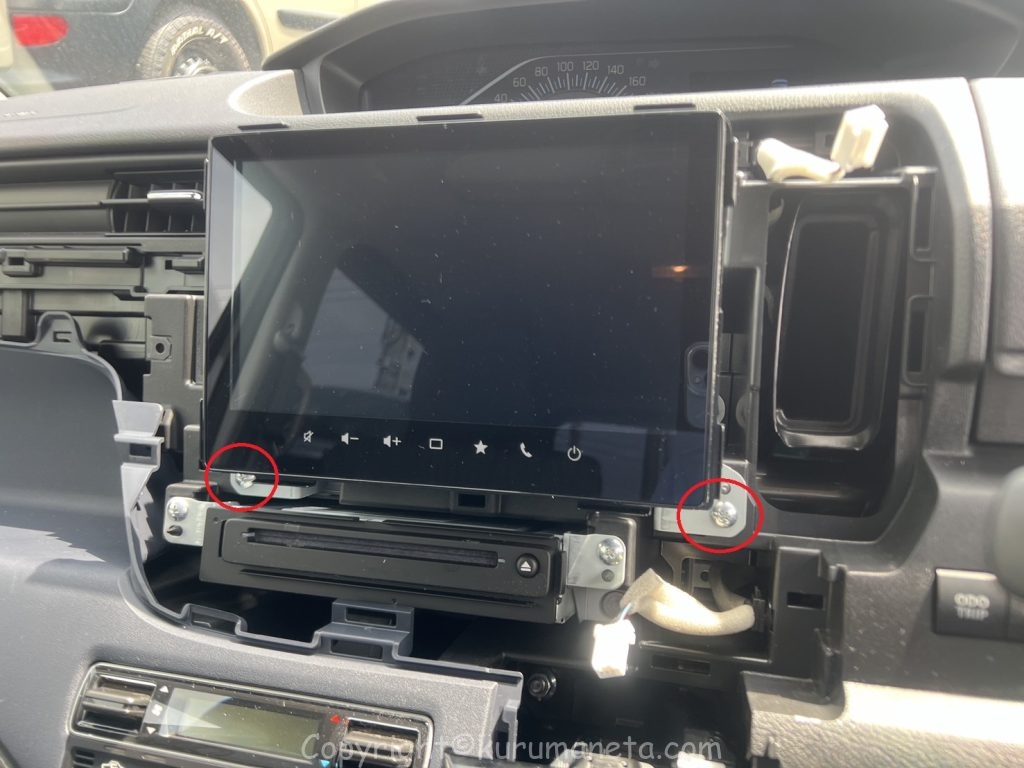

続いて写真の上下のネジをはずします。

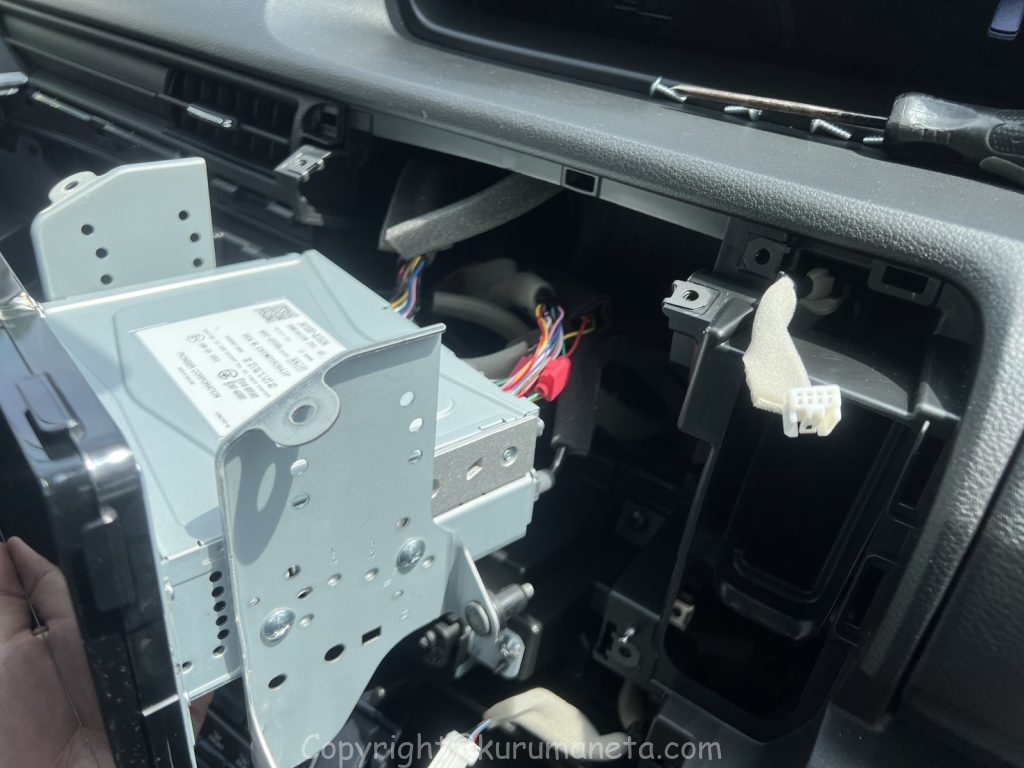

これでナビ本体を引き出せるようになります

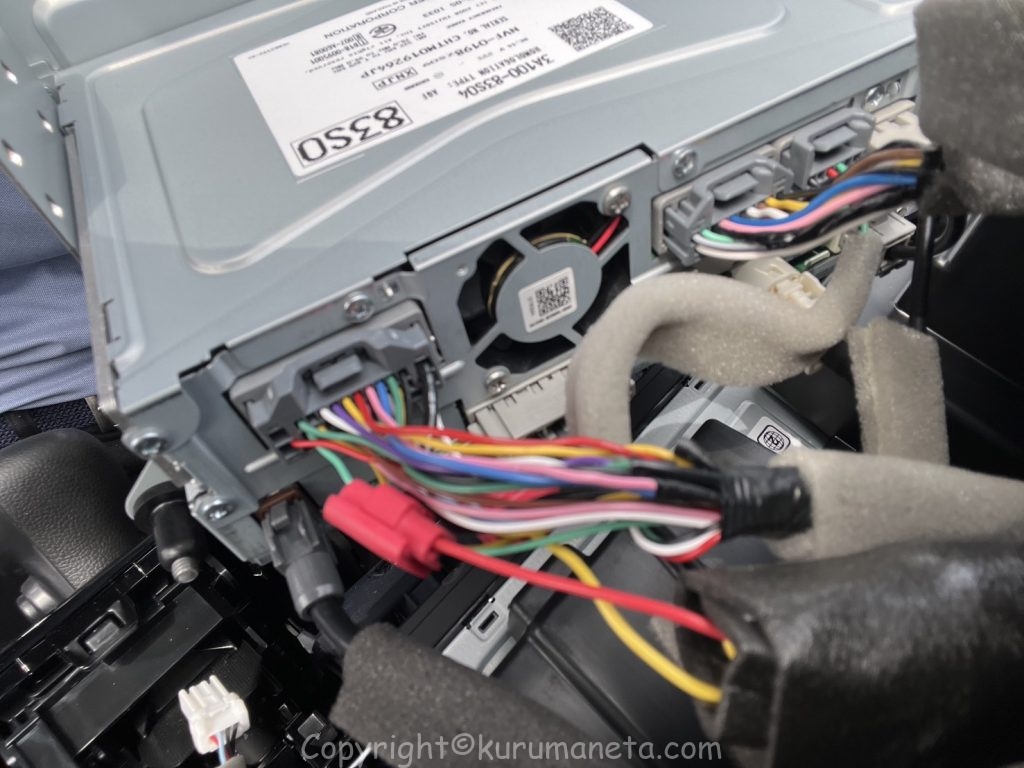

説明書にならって指定箇所のカプラーの間にTVキットをかませます。

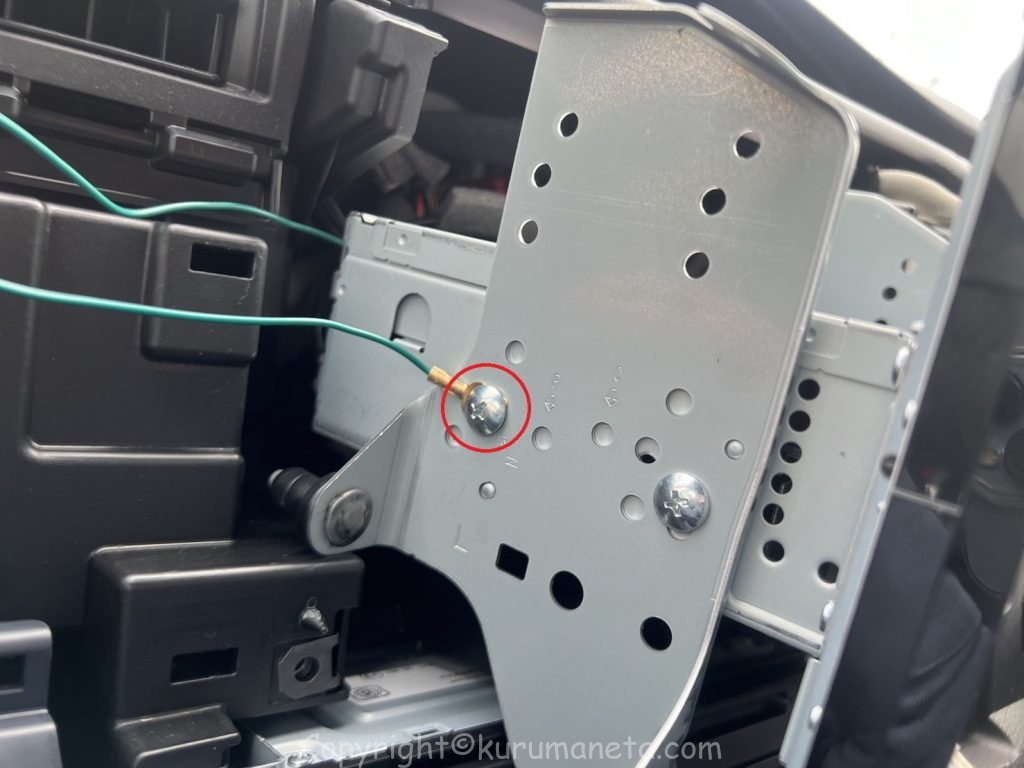

アース線を接続する必要があるので写真の位置に接続しました

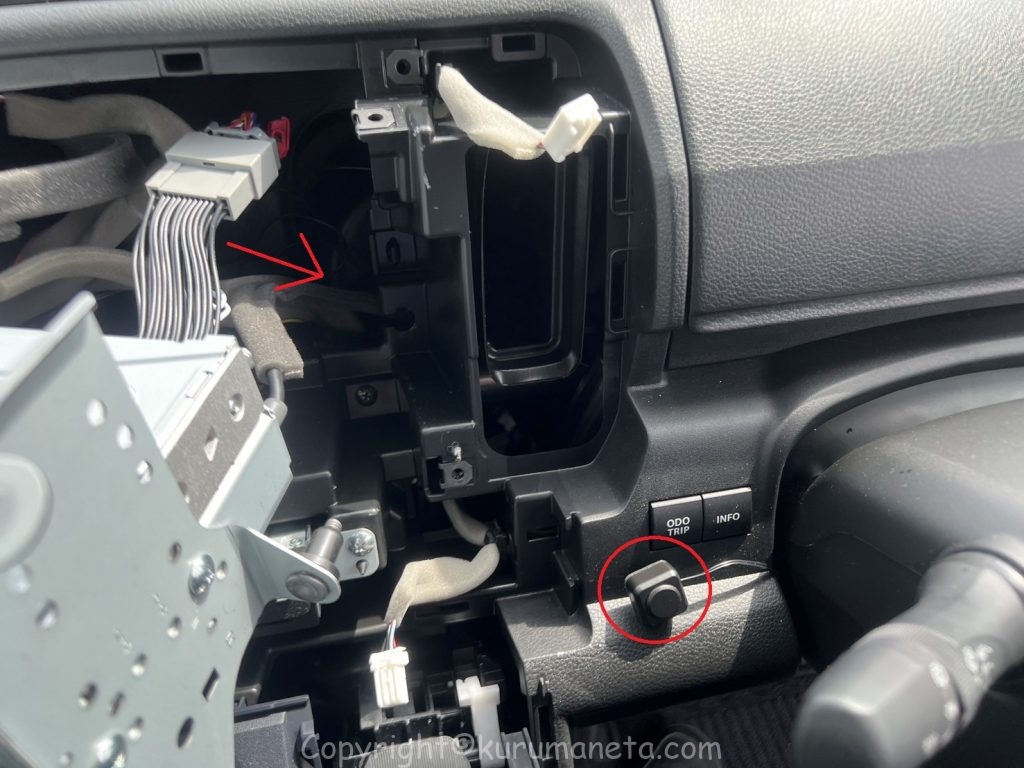

スイッチの取付は配線を奥へ通して、ハンドル下から写真の赤丸の位置にもっていきました。
あとはもとの通りに組み付けて作業完了となります。
【スズキ テレビキット &ナビ操作】9インチナビ スペーシア カスタム ギア MK94S MK53S ハスラー MR52S MR92S ソリオ バンデット MA27S MA37S MA47S スイフト ZCEDS ZCDDS ZDDDS ZDEDS ワゴンRスマイル MX81S MX91S 全方位モニター付車 走行中 キャンセラー コネクト
便利な工具
ソリオのTVキット取付け作業はドライバーなどの基本工具に加えて内張はがしやクリップ外しがあると傷をつけづらく、配線通しがあると作業もスムーズなのでオススメです。
