ノートにバックカメラを取り付けたのでご紹介します。
作業したのはE12型ノートです。
※一部仕様グレードにより作業内容が異なる場合があります
E12型ノートにバックカメラ取付け

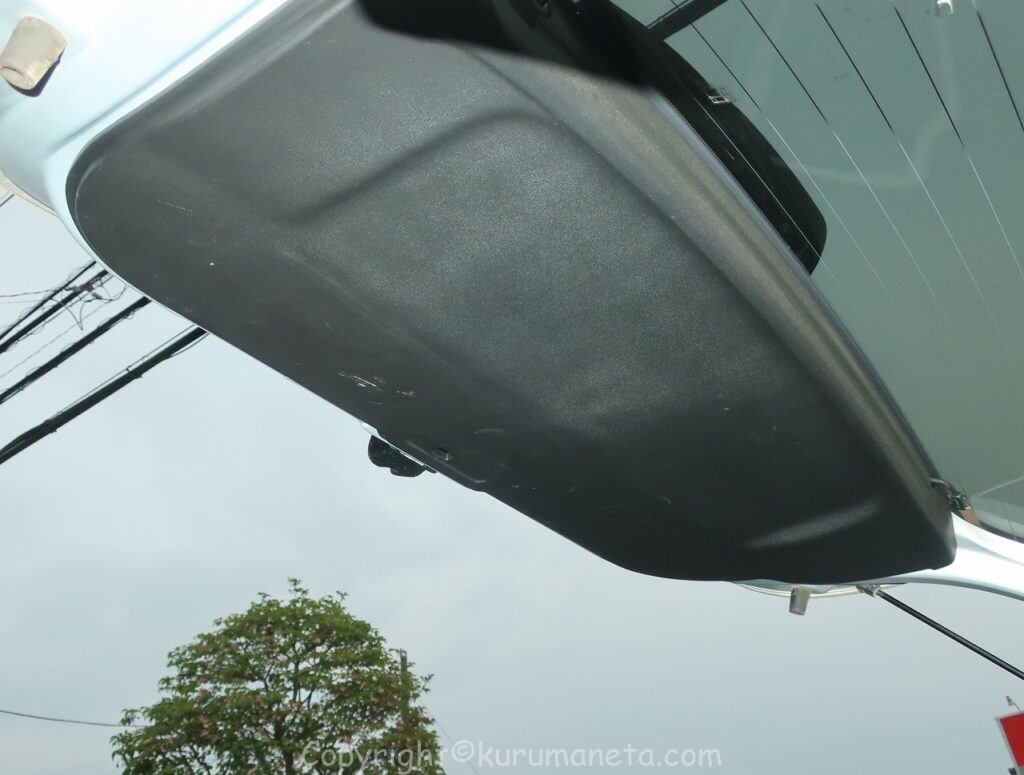

リアゲートトリムを外します。

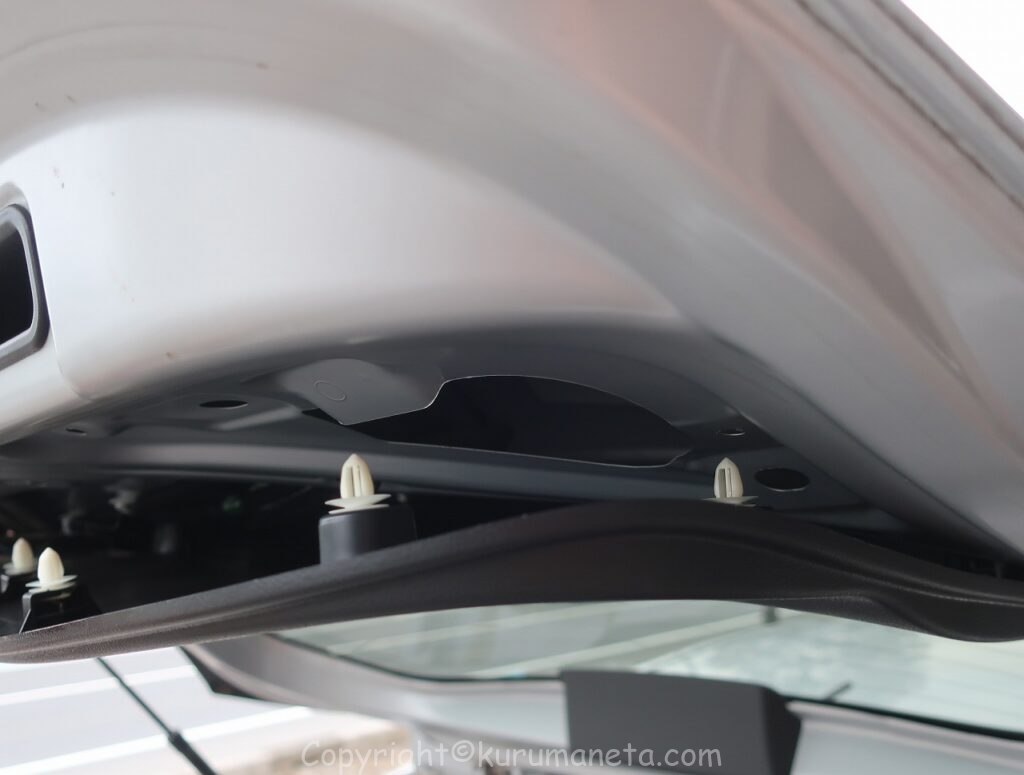

トリムはクリップで取り付けられているので浮かせるようにして外していきます。

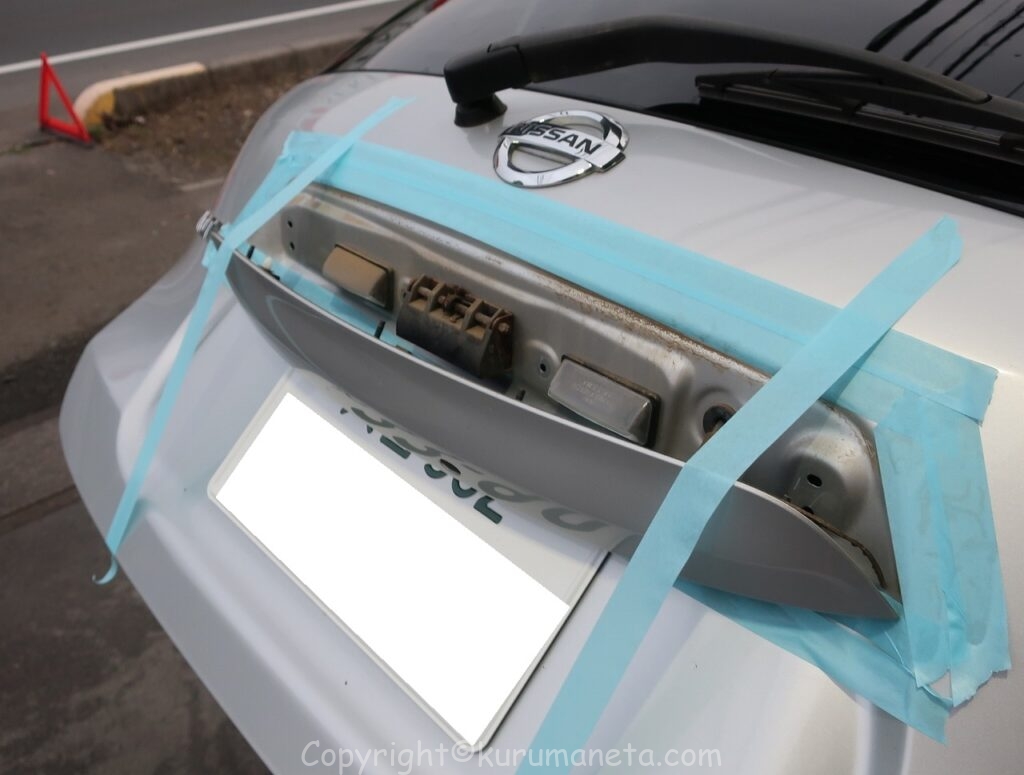

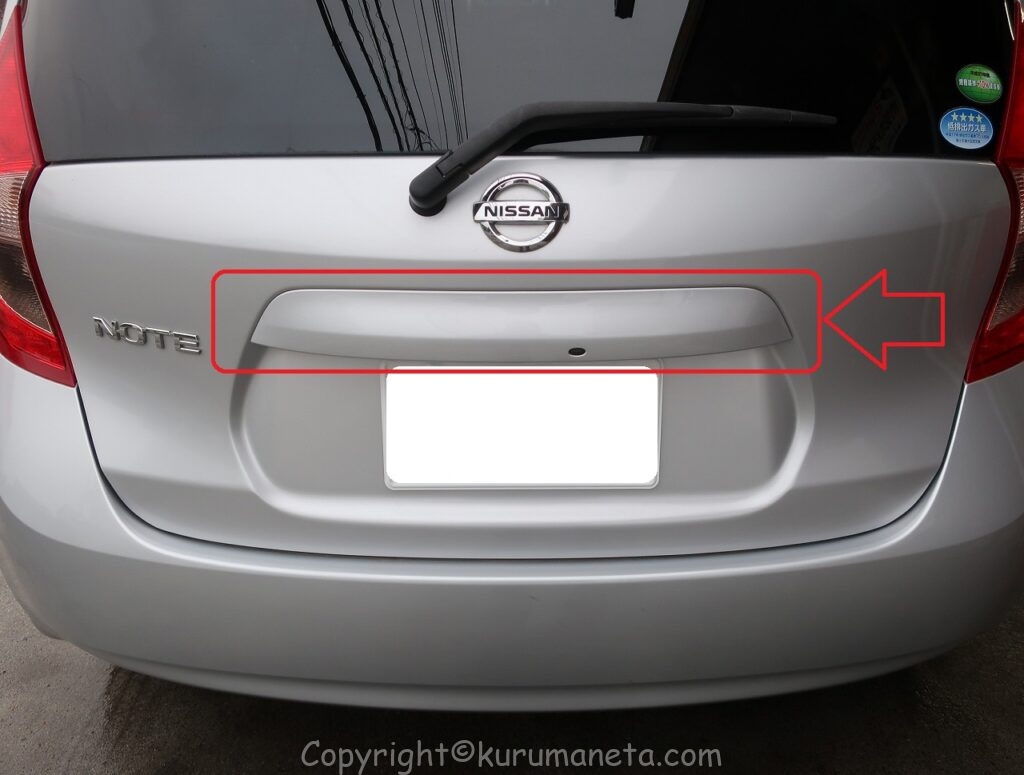

次にガーニッシュを外します。

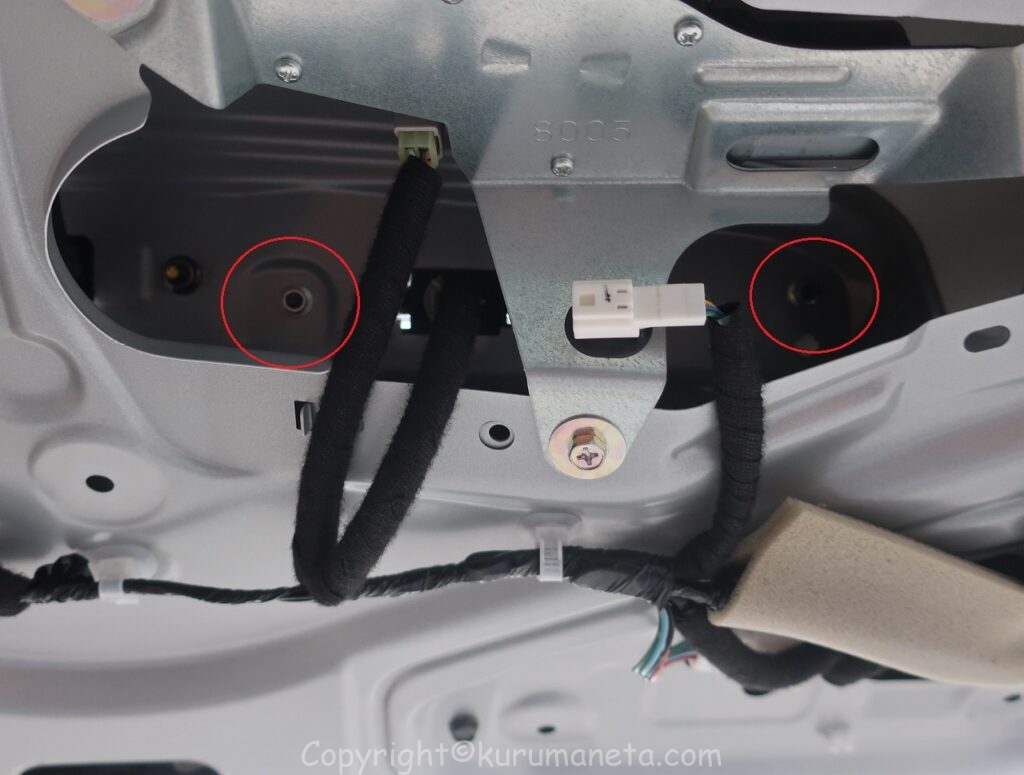

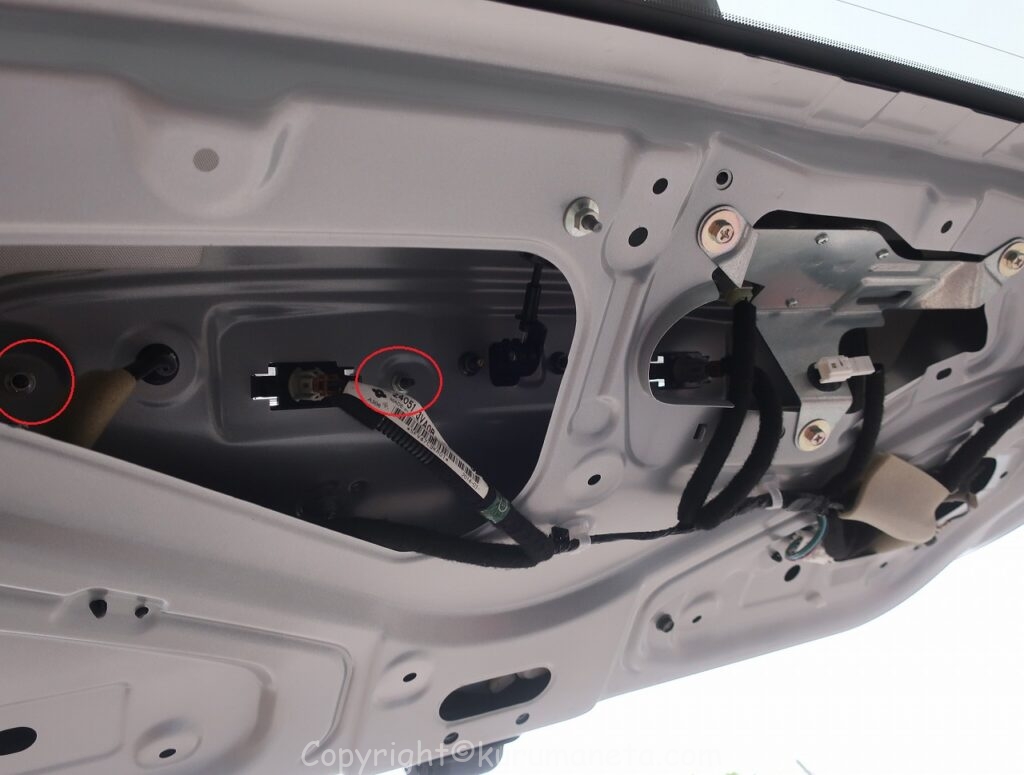

裏側にナットで固定されているので外します
落下防止

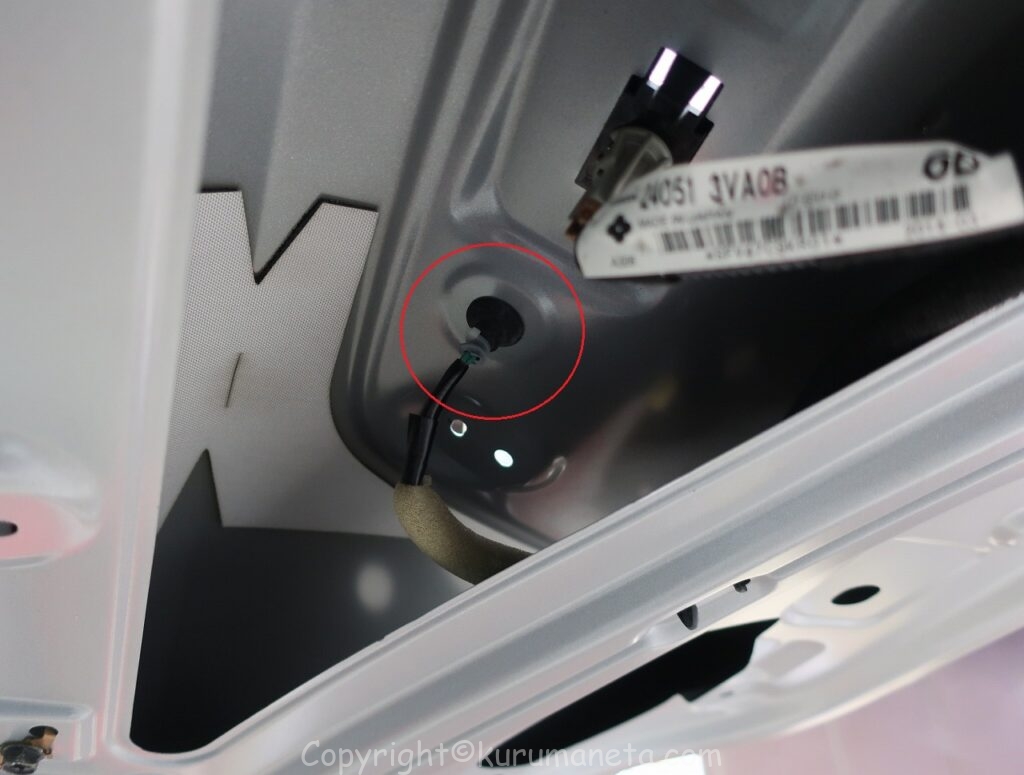

ここの目くら蓋を利用してカメラの配線を通します。

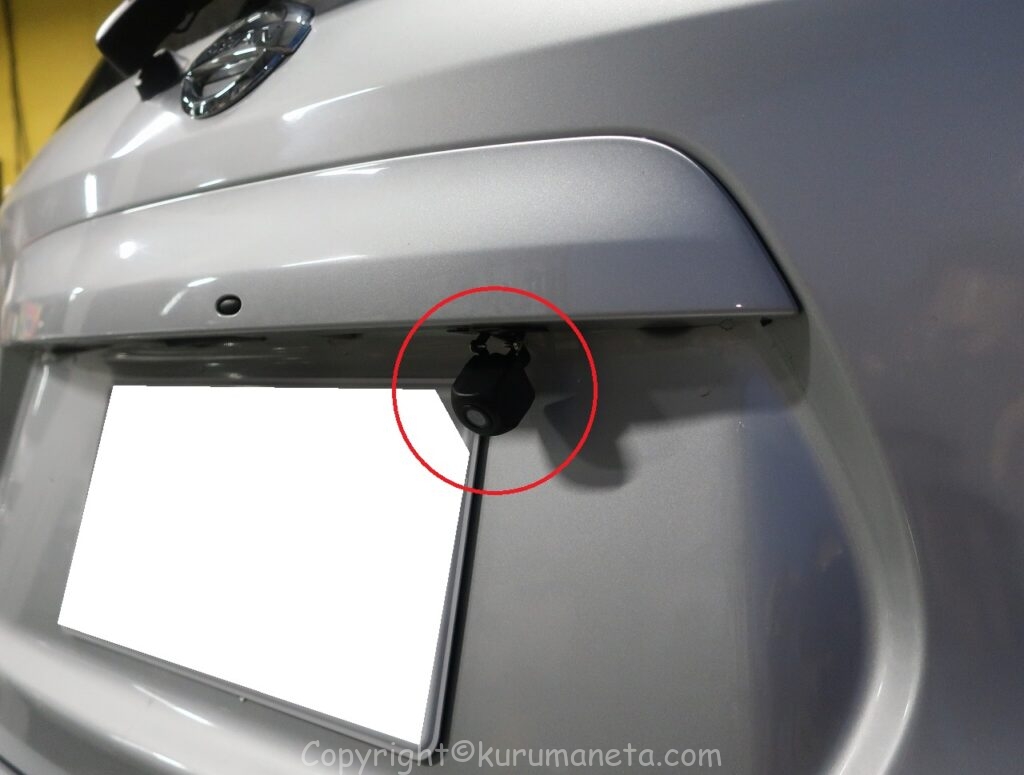

カメラを設置してガーニッシュを取り付けます。

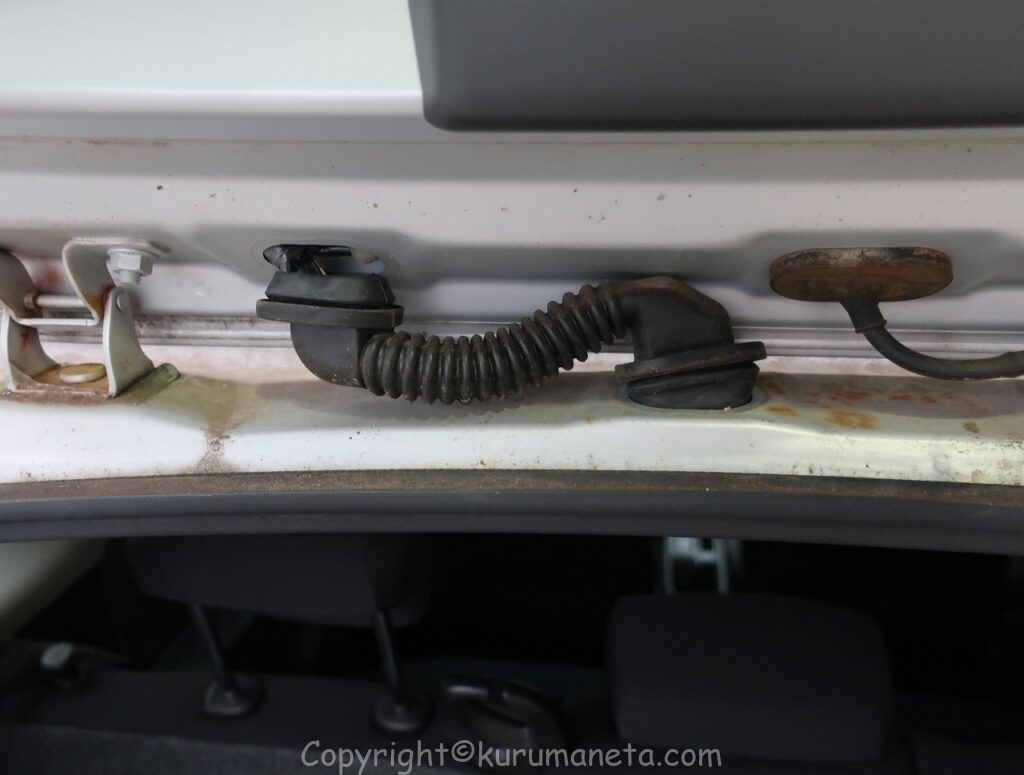

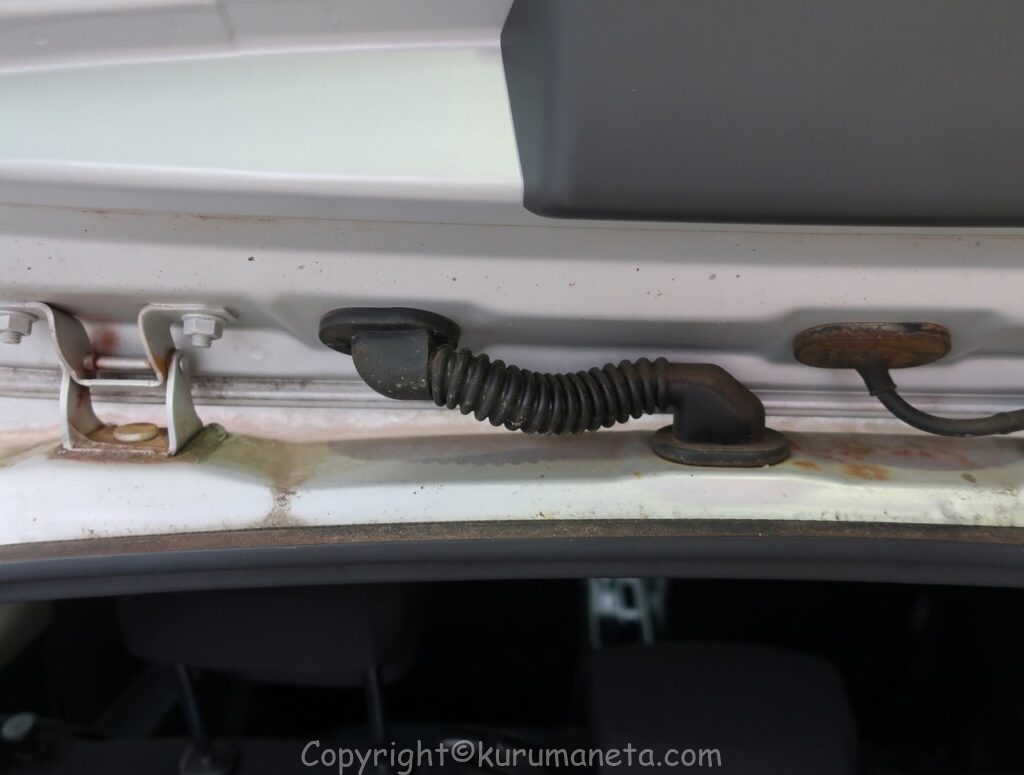

車内へはこのジャバラを通して配線を通しますので車体側、ゲート側共に外しておきます。

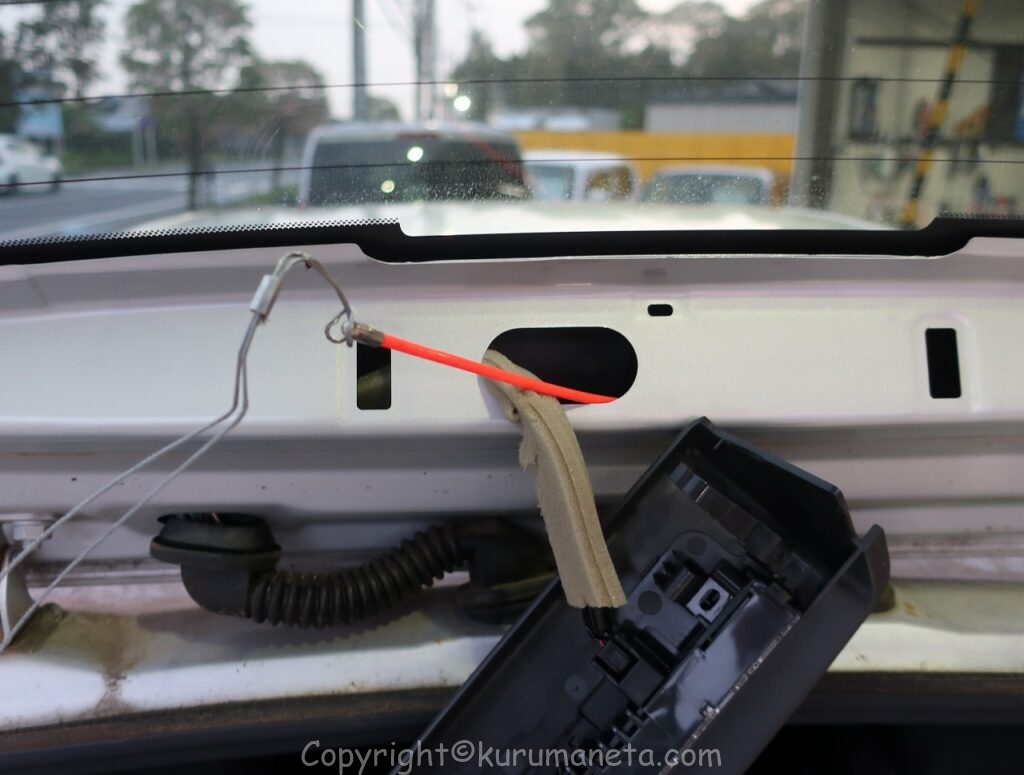

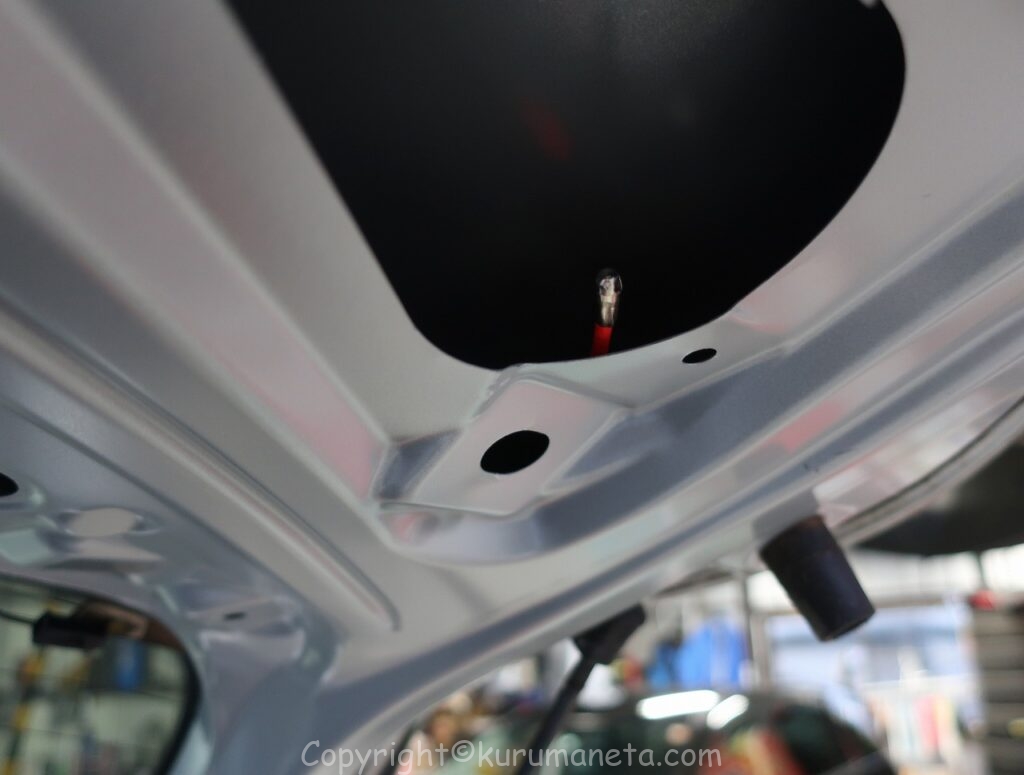

線通しを使ってゲート内でうまく配線を通していきます

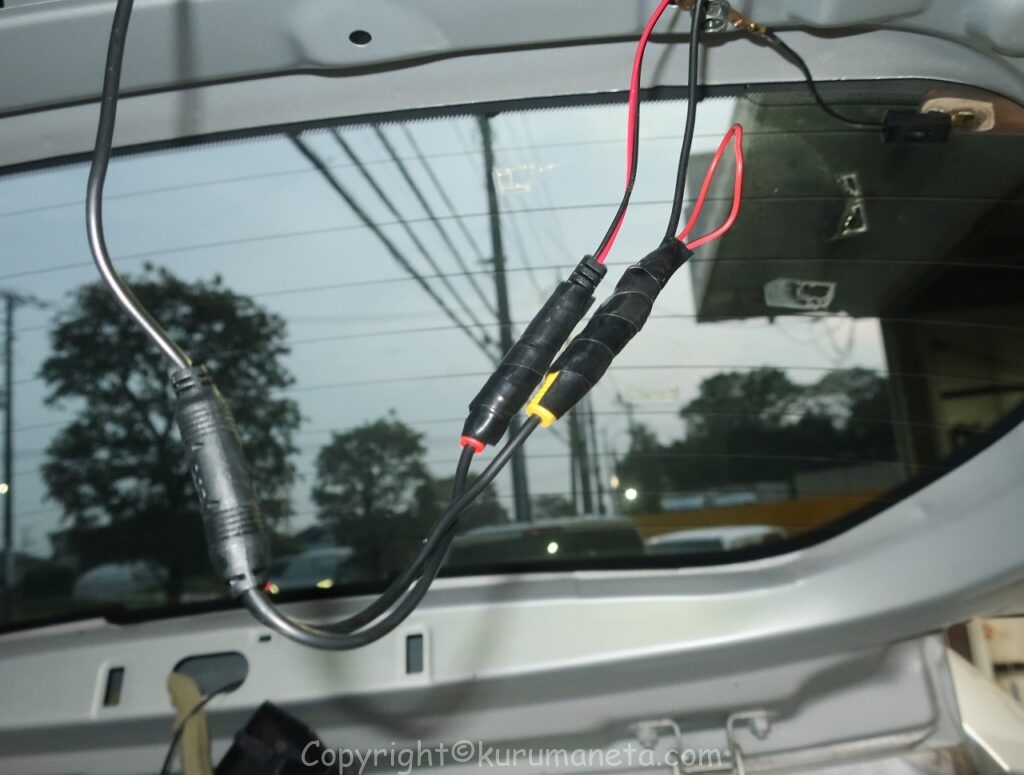

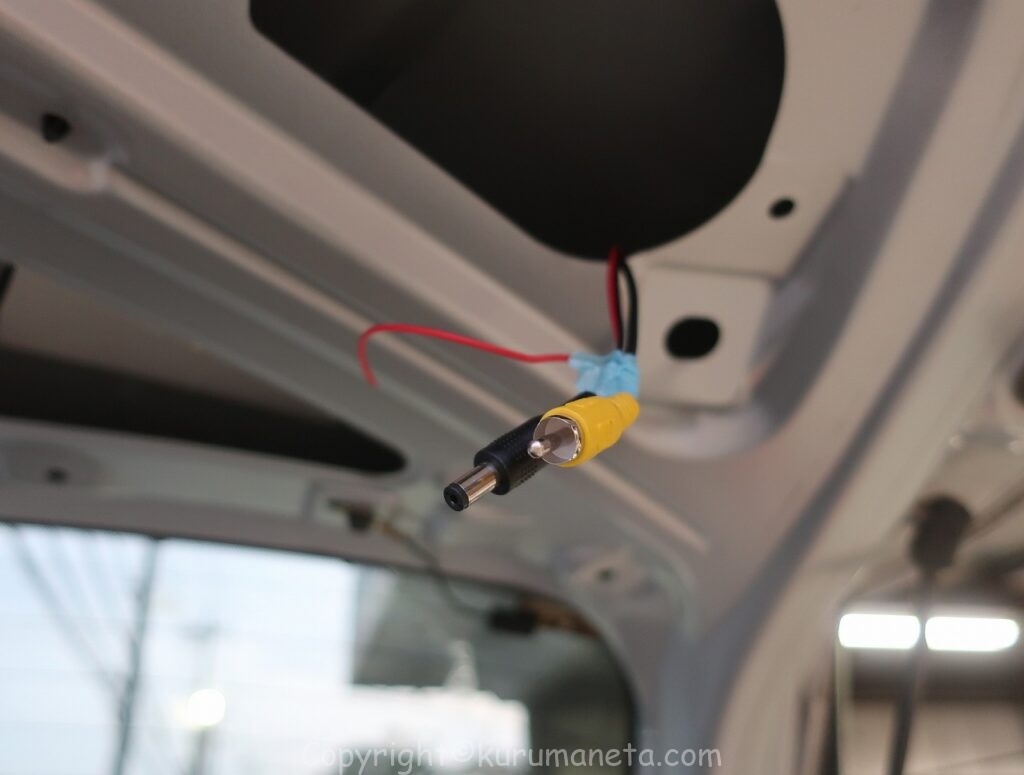

説明書にならって接続します

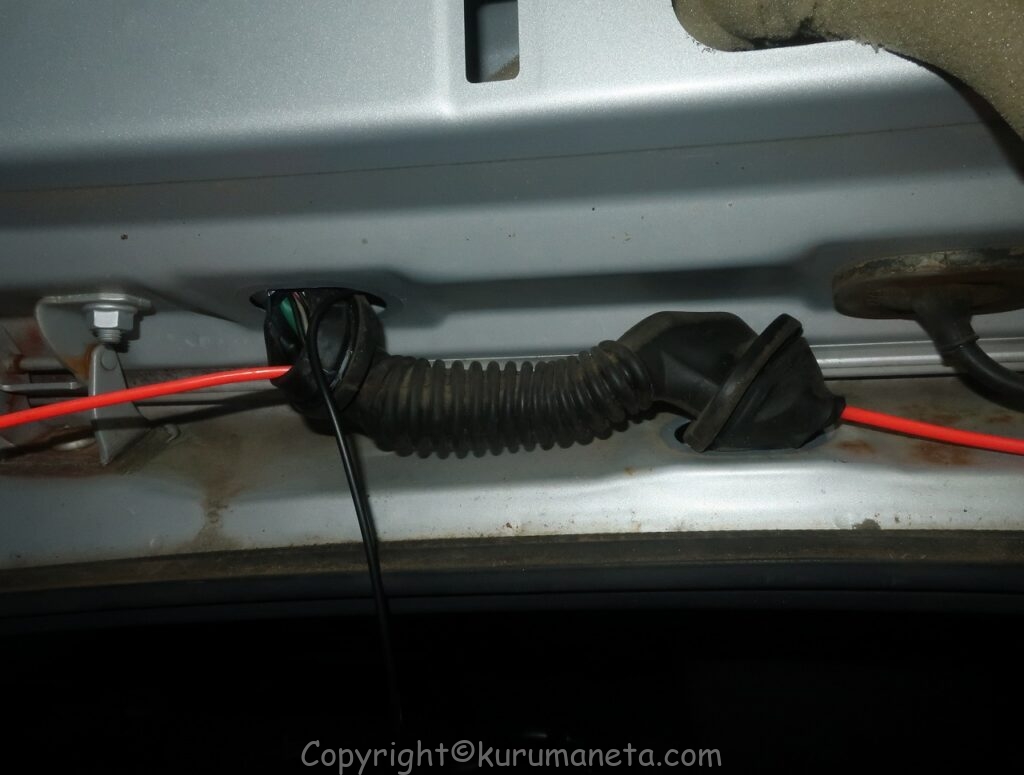

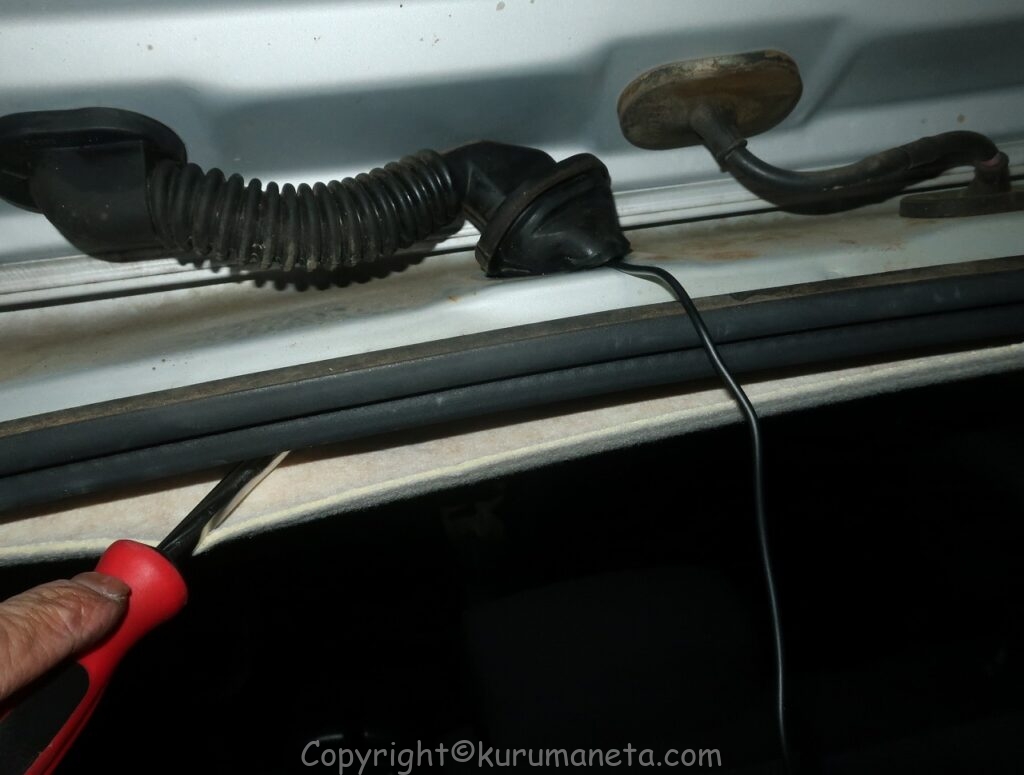

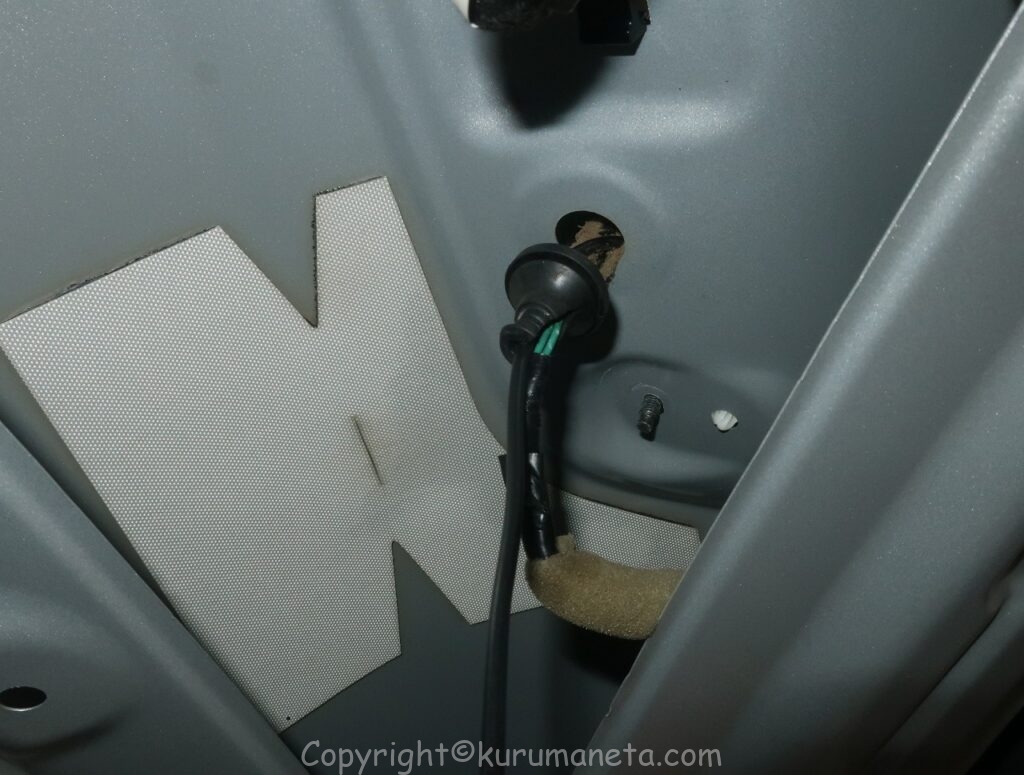

先ほどのジャバラを通しながらうまく線を車内へ通していきます。

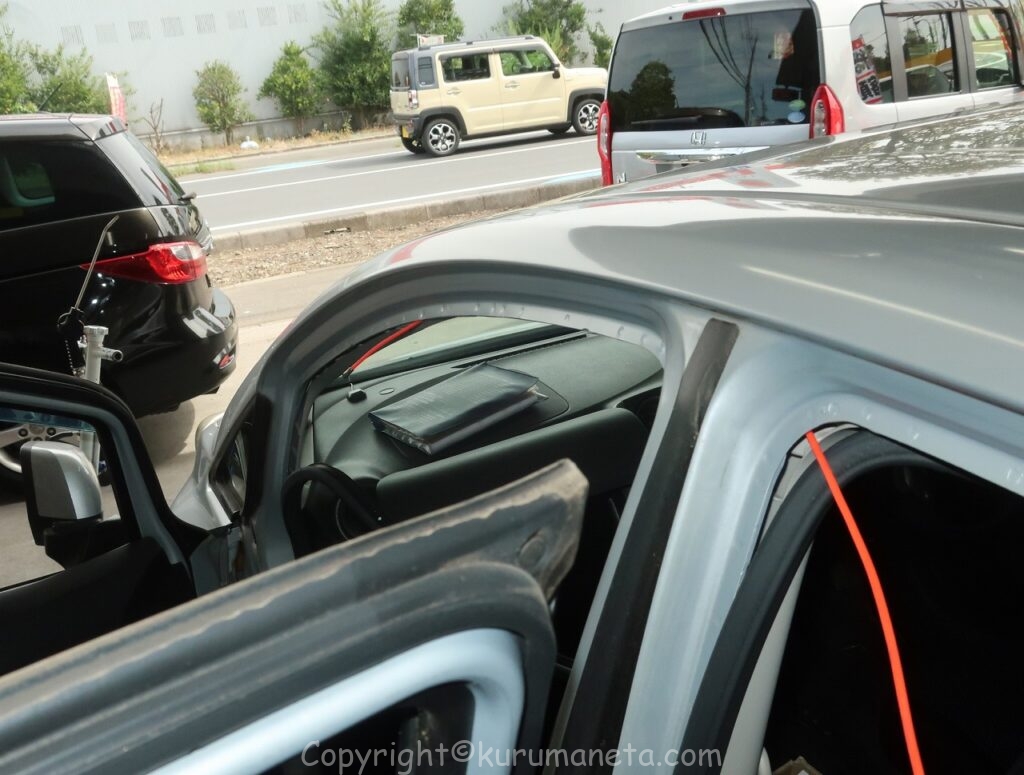

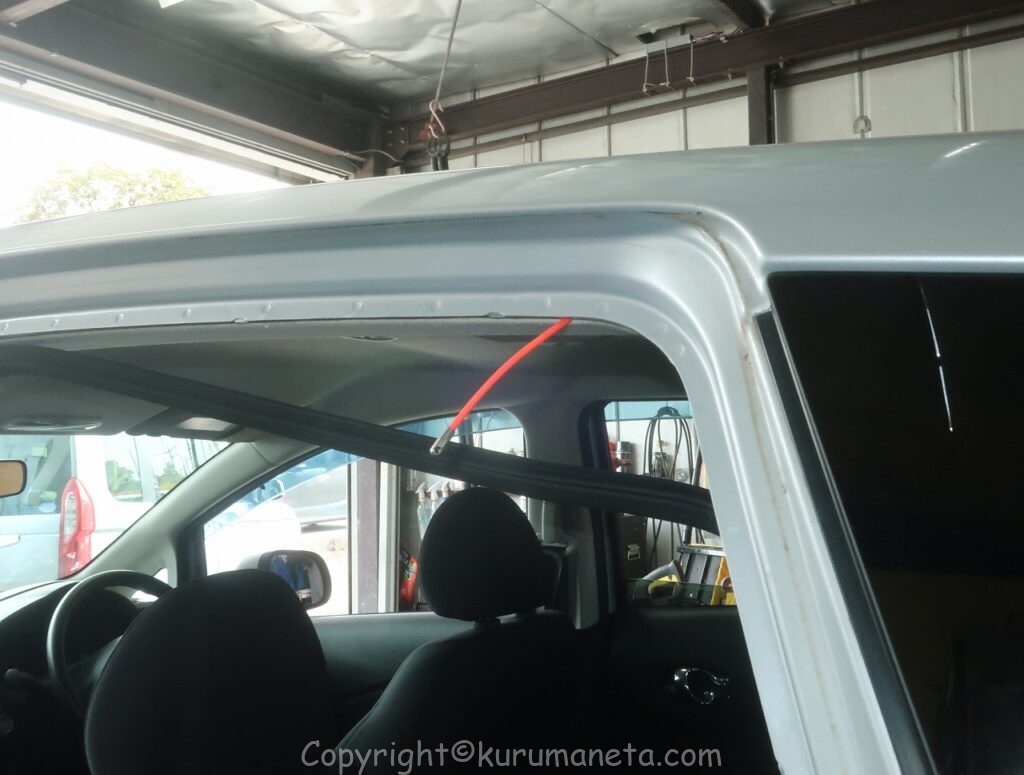

線通しを使ってルーフトリム内で隠れるようにフロントピラーまで通していきます
※適宜トリム類は外したり浮かせて作業しやすいようにします

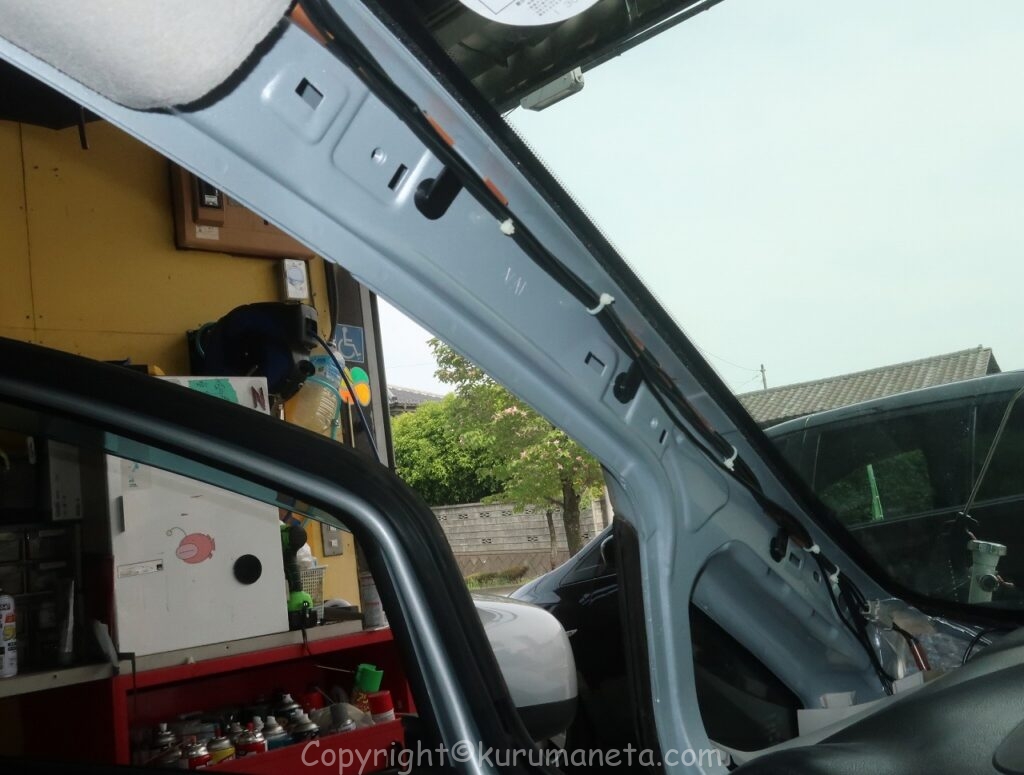

ピラートリムを外して中を通してきます。
あとはグローブボックス内を通して、カーナビに接続するだけです。
カーナビの取り付けも併せてご覧ください。
あると便利な工具
ドライバーなどの基本工具に加えて内張はがしやクリップ外しがあると傷をつけづらく、作業もスムーズです。
