カローラアクシオのバッテリー交換をしたので交換方法と注意点を紹介します。
作業したのはNZE161型のカローラアクシオです。
160系のカローラアクシオとカローラフィールダーであれば作業内容は共通かと思います。
参考車種:カローラアクシオ、カローラフィールダー
参考型式:NRE160,NZE161,NZE164,NZE161G,NZE164G,ZRE162G
※一部仕様グレードによって作業内容が異なる場合もございます。
160系アクシオ/フィールダーのバッテリー交換方法
メモリーバックアップ
バッテリー交換をする前にメモリーバックアップを取る事をオススメ致します。
メモリーバックアップにはいくつか方法がありますが車ネタ.comではOBD2を使ったメモリーバックアップを実施しております。
![](https://kurumaneta.com/wp-content/uploads/2016/09/DSCF9147.jpg)

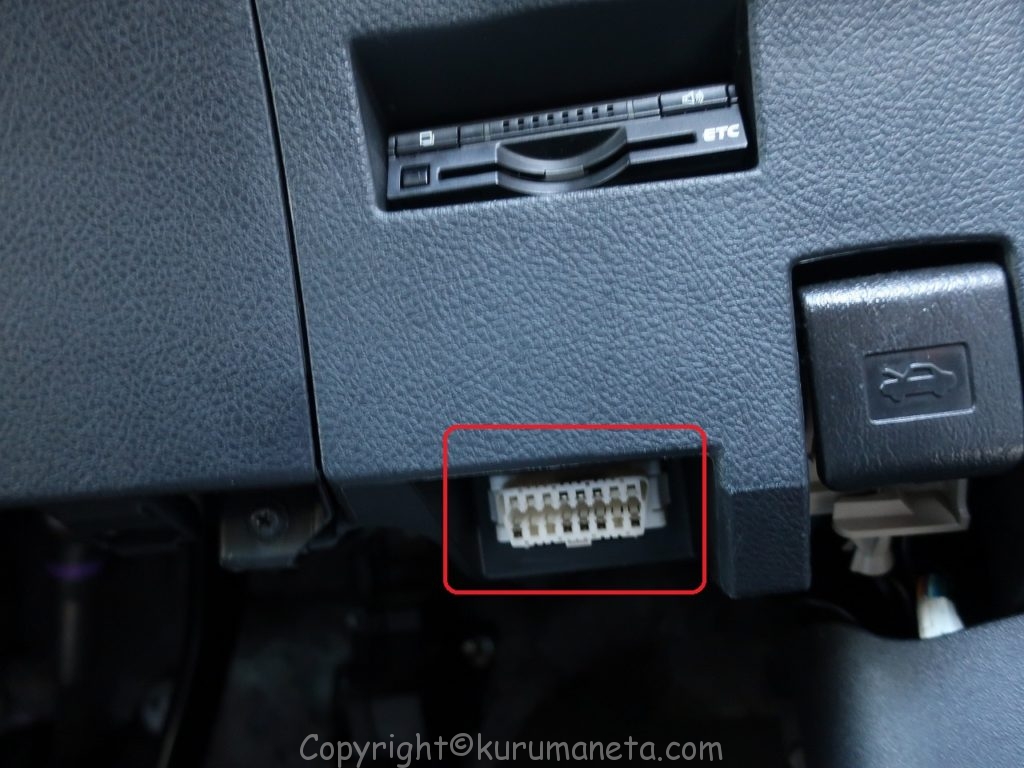

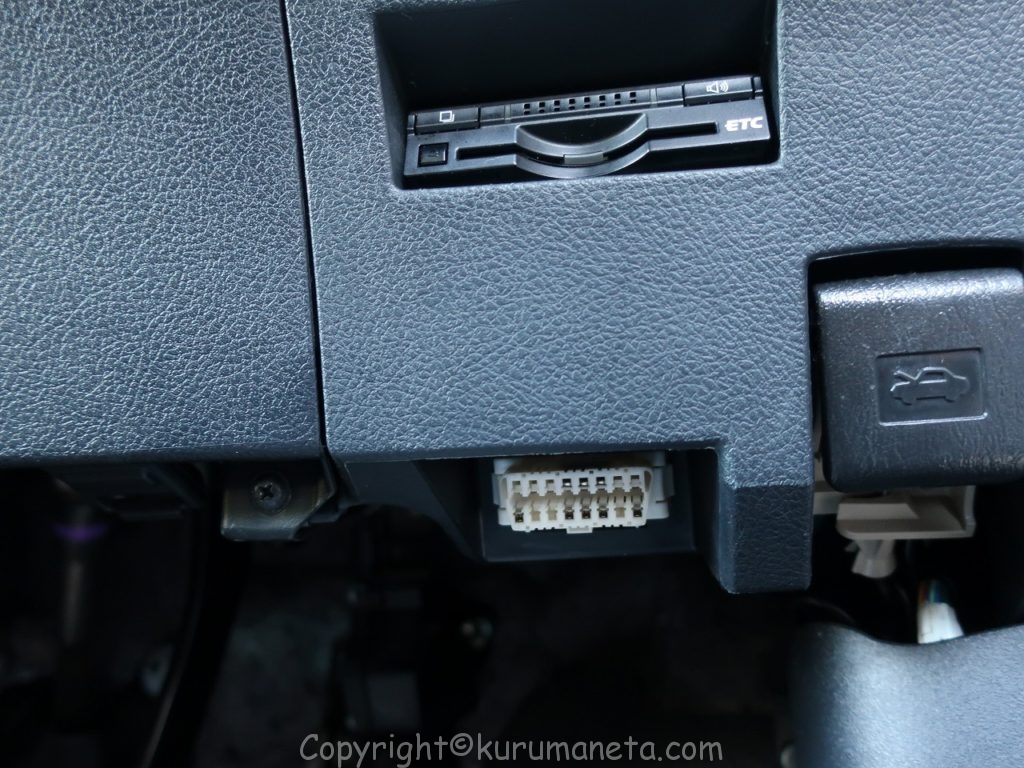

160系カローラのOBD2カプラーは運転席足元のボンネットオープナー横らへんにあります。
![](https://kurumaneta.com/wp-content/uploads/2021/06/IMG_4951-1024x768.jpg?v=1623574304)

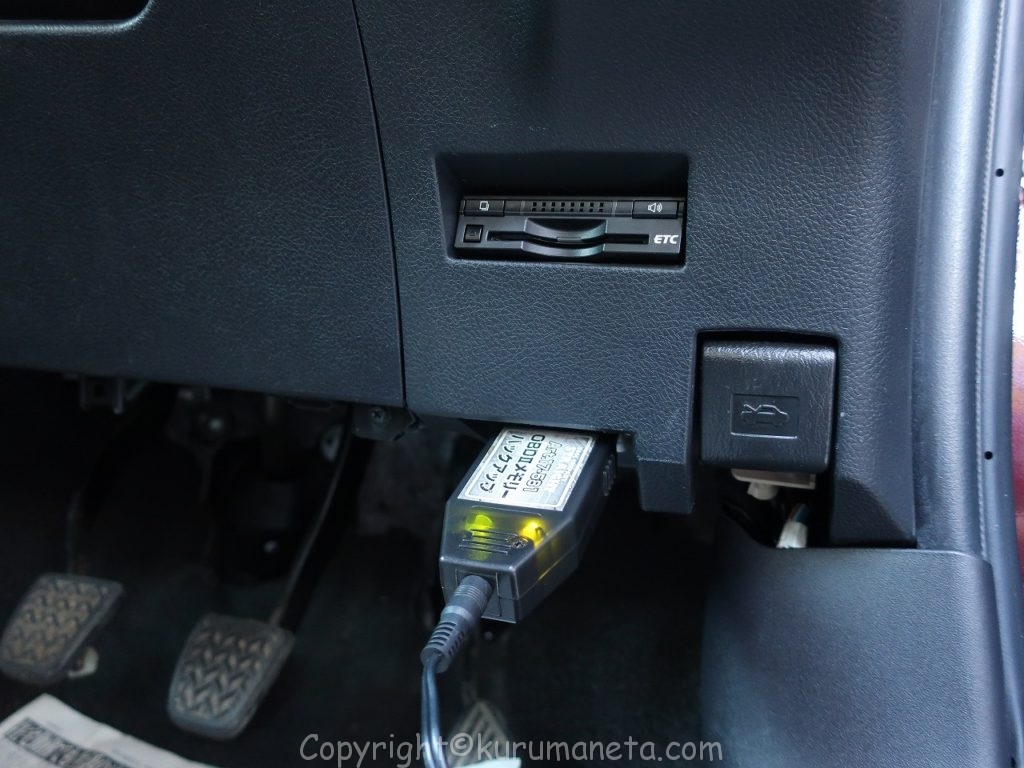

バックアップ電源を差したらそのままバッテリー交換作業に入ります
![](https://kurumaneta.com/wp-content/uploads/2021/06/IMG_4958-1024x768.jpg?v=1623574338)
バッテリー取り外し

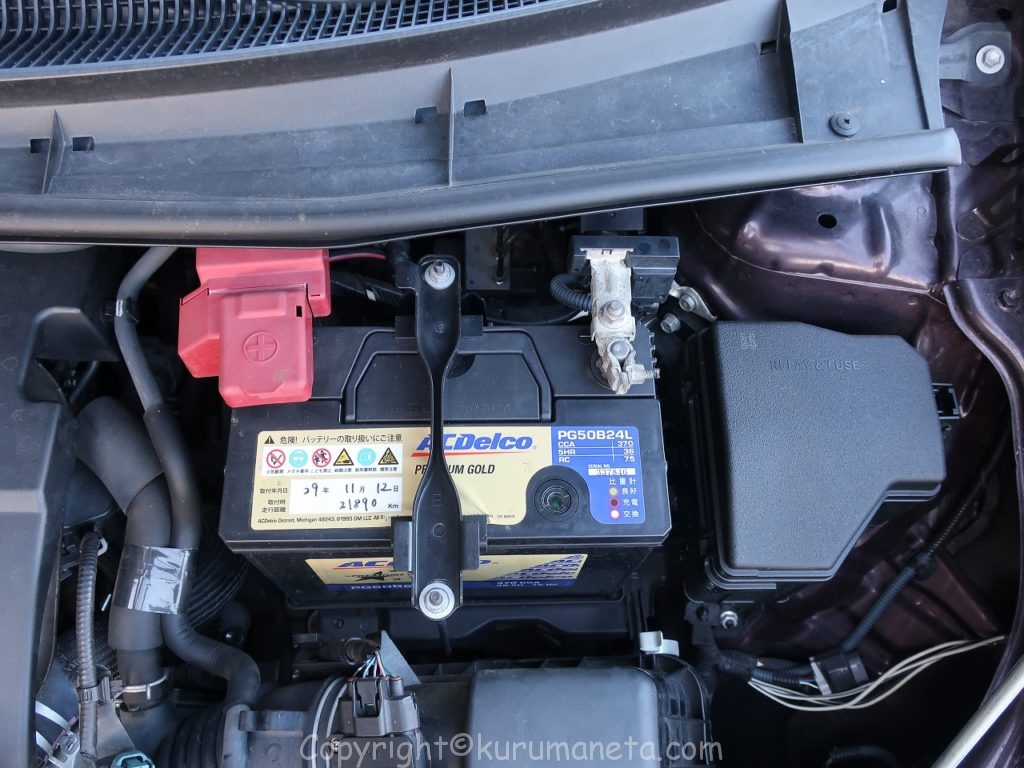

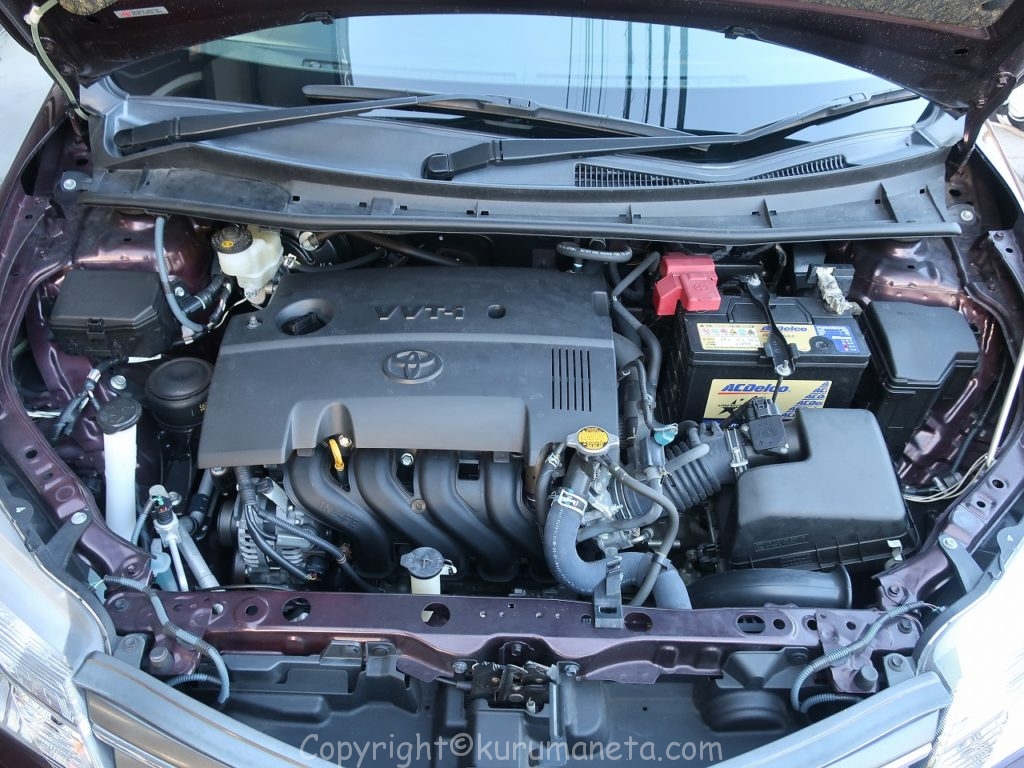

160系アクシオのバッテリーはエンジンルーム内にあります
![](https://kurumaneta.com/wp-content/uploads/2021/06/IMG_4942-1024x768.jpg?v=1623574392)
![](https://kurumaneta.com/wp-content/uploads/2021/06/IMG_4944-1024x768.jpg?v=1623574394)

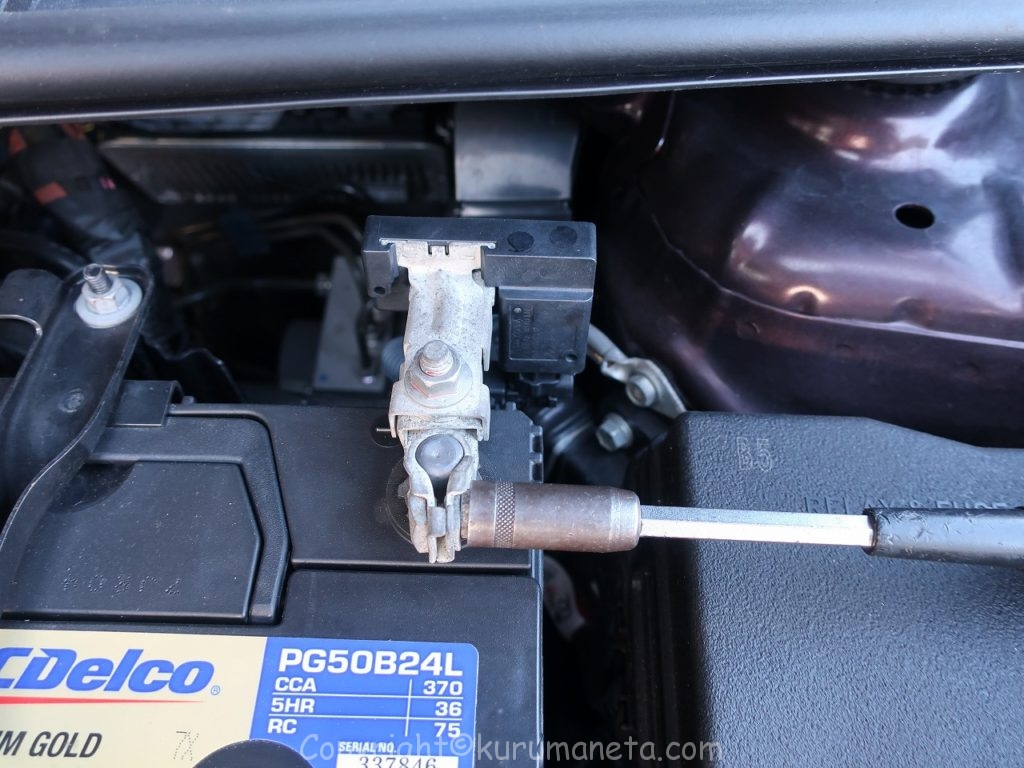

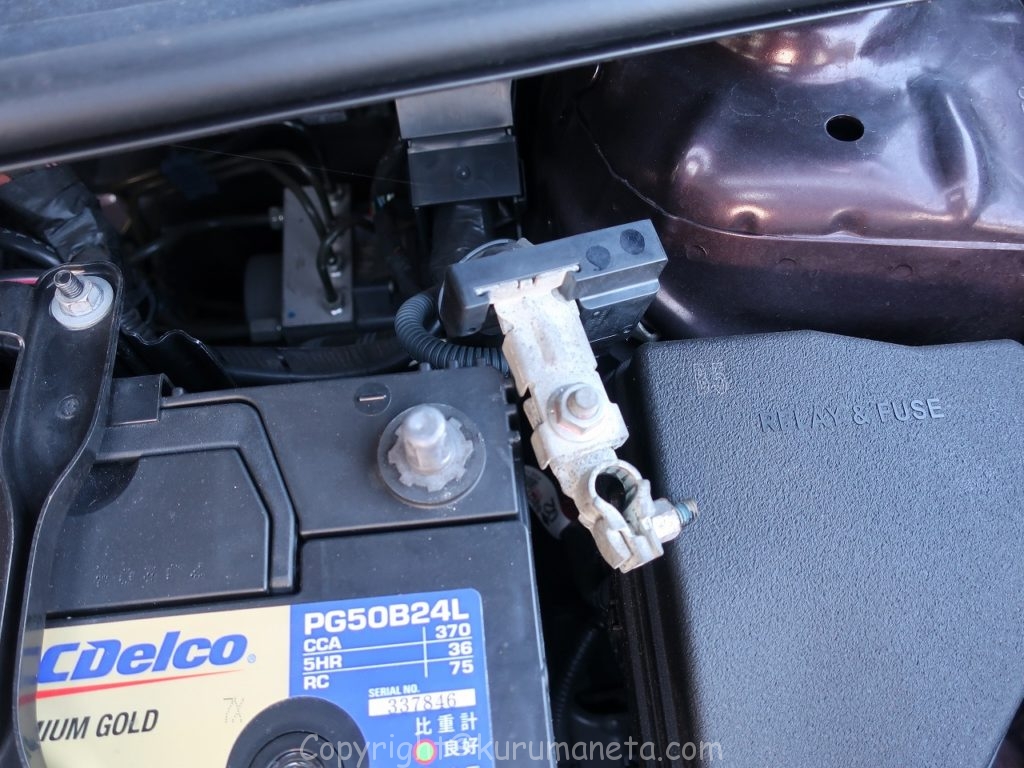

マイナス端子を外します。
![](https://kurumaneta.com/wp-content/uploads/2021/06/IMG_4965-1024x768.jpg?v=1623574447)
![](https://kurumaneta.com/wp-content/uploads/2021/06/IMG_4970-1024x768.jpg?v=1623574450)

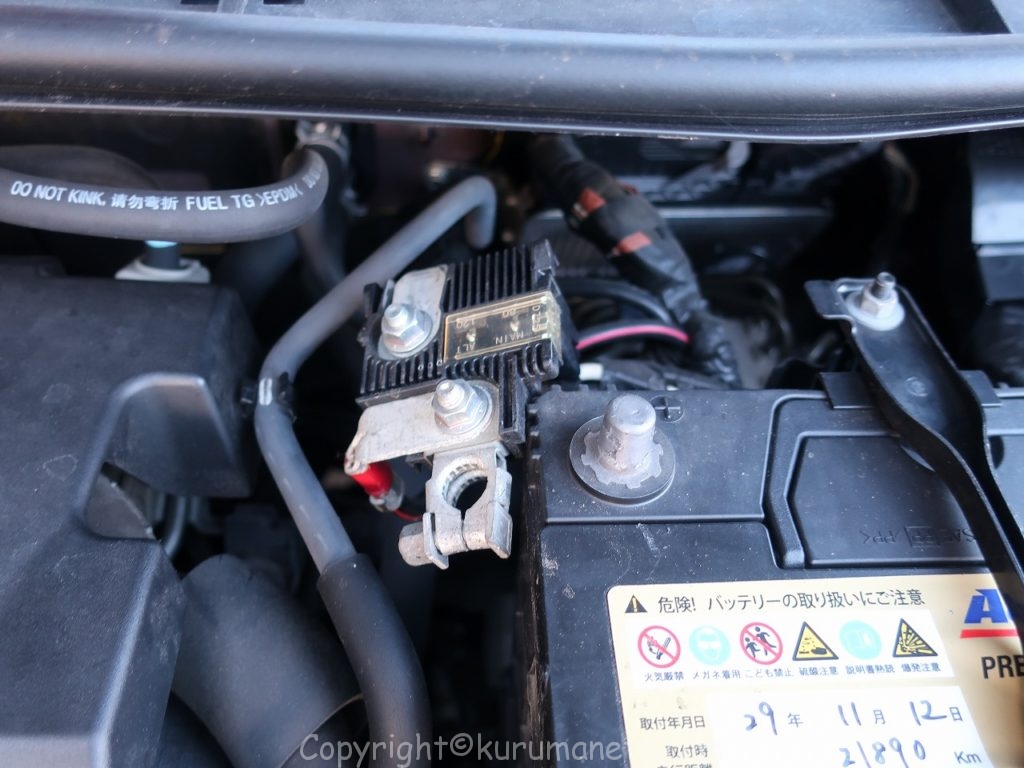

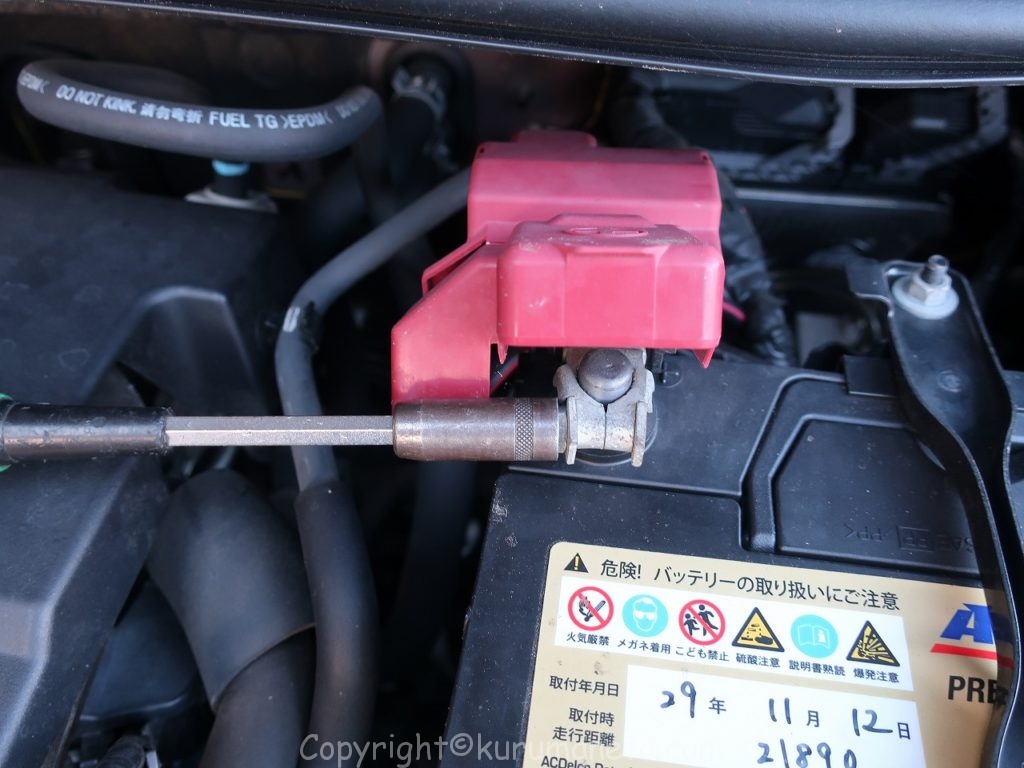

赤いカバーを外して中にあるプラス端子を外します。
![](https://kurumaneta.com/wp-content/uploads/2021/06/IMG_4978-1024x768.jpg?v=1623574460)
![](https://kurumaneta.com/wp-content/uploads/2021/06/IMG_4982-1024x768.jpg?v=1623574462)

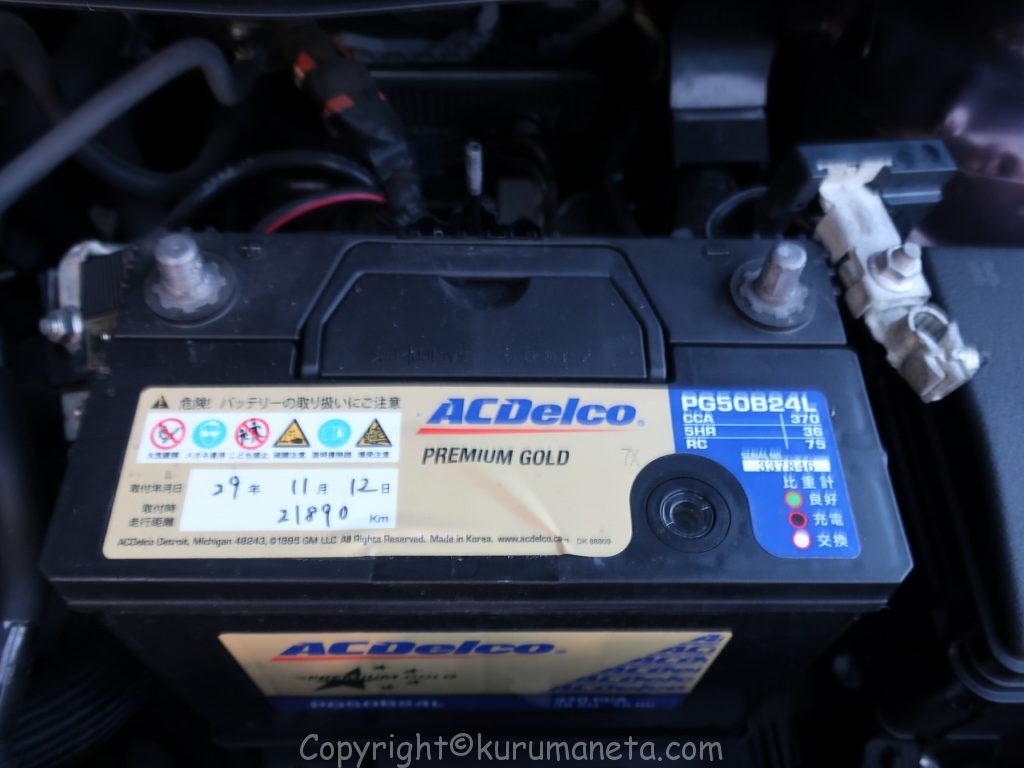

真ん中でバッテリーを固定しているステーを外します。
両サイドのナットを緩めて下に延びているロッドをうまい具合に外すことで取り外せます
![](https://kurumaneta.com/wp-content/uploads/2021/06/IMG_4988-1024x768.jpg?v=1623574495)
![](https://kurumaneta.com/wp-content/uploads/2021/06/IMG_4992-1024x768.jpg?v=1623574498)

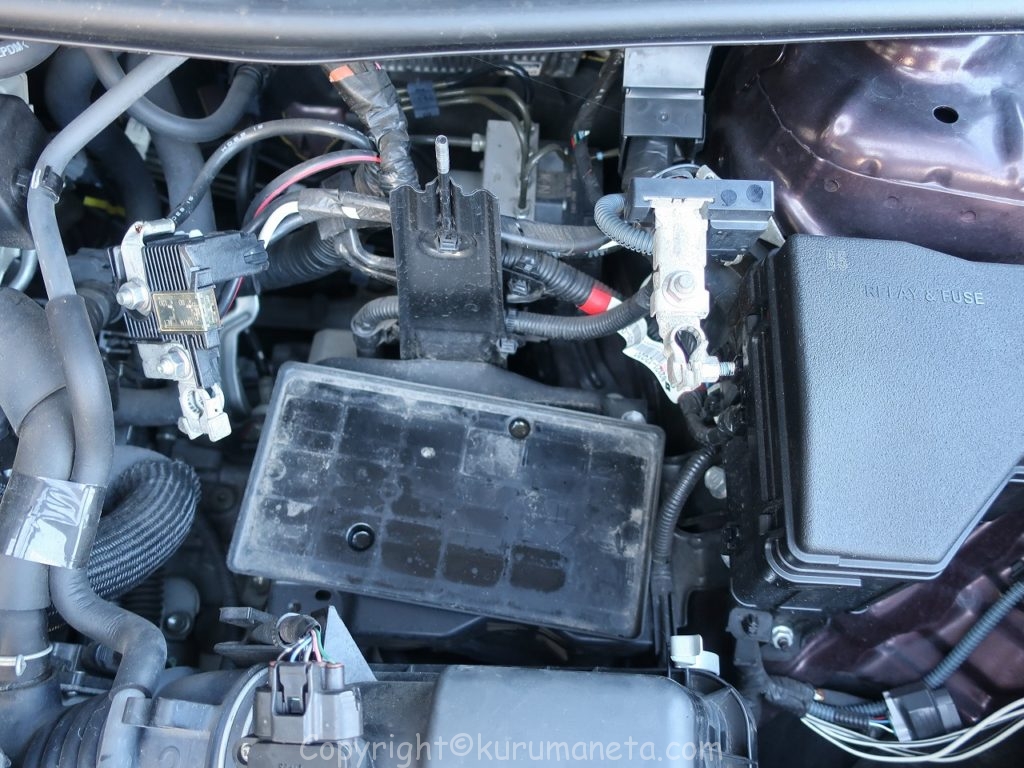

あとは持ち上げればバッテリーが取り出せます。
バッテリーは非常に重量がありますので、腰を痛めたり、落下による車体の損傷や自身のケガに注意します。
![](https://kurumaneta.com/wp-content/uploads/2021/06/IMG_4994-1024x768.jpg?v=1623574520)
バッテリーの取り付け
バッテリーを取り付けるときは、取り外しとは逆の手順で作業していくだけです。

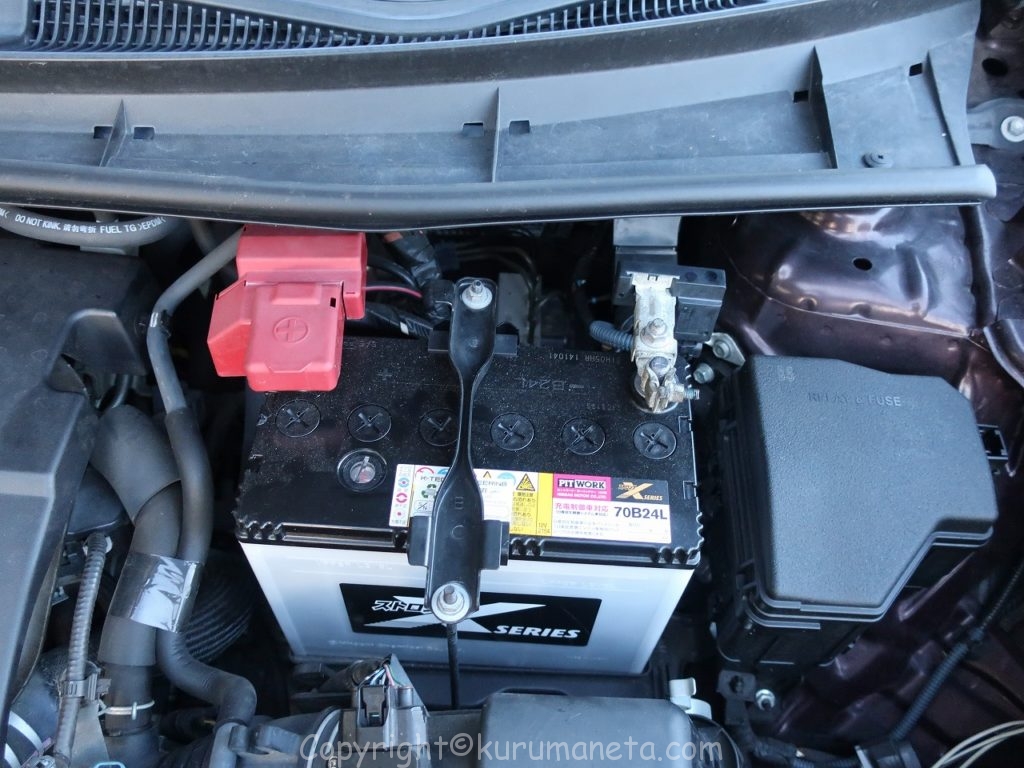

端子の接続は必ずプラス端子→マイナス端子の順番で接続します。
![](https://kurumaneta.com/wp-content/uploads/2021/06/IMG_4996-1024x768.jpg?v=1623574527)

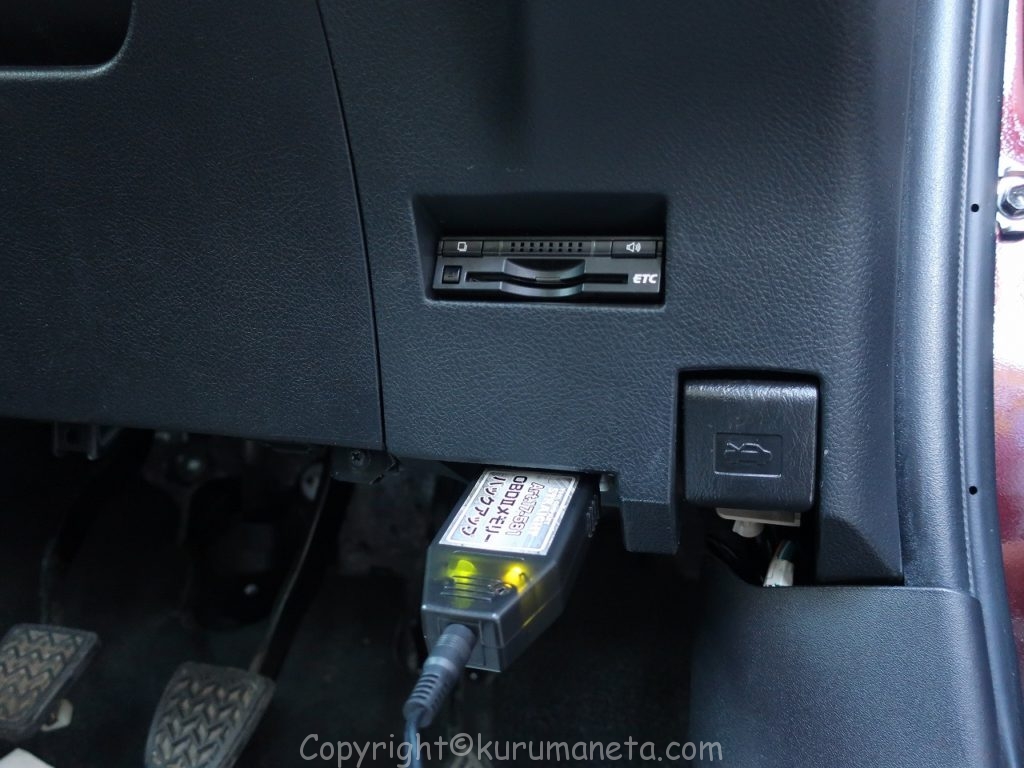

各端子やステーのゆるみがないか再確認をして、最後にメモリーバックアップを外して電装品関係に問題が無いかか確認して作業完了となります。
![](https://kurumaneta.com/wp-content/uploads/2021/06/IMG_4954-1024x768.jpg?v=1623574565)
![](https://kurumaneta.com/wp-content/uploads/2021/06/IMG_4952-1024x768.jpg?v=1623574568)
手順を把握しておけばとても簡単なので是非DIYにチャレンジしてみてください。
あると便利な工具
160系カローラアクシオ/フィールダーのバッテリー交換の注意点まとめ
最後に160系カローラアクシオ/フィールダーのバッテリー交換時の注意点をまとめました。
メモリーバックアップをとる
160系カローラアクシオ/フィールダーのバッテリー交換時はメモリーバックアップを取る事をお勧め致します。
バックアップをしておかないと学習していたエンジンコンピューターがリセットされて、エンジンの調子が悪くなる可能性があるので注意が必要です。
詳しくは別記事でも紹介しています。
端子の取外し・接続順序
バッテリー端子を外す時は
マイナス端子を外してからプラス端子を外すようにします。
接続する時は取外しとは逆に、
プラス端子を接続してからマイナス端子を接続するようにします。
「マイナスで始まってマイナスで終わる」と覚えましょう。
バッテリーはネットで安く
エンジンコンピューターのような重要な電装品があるアクシオ・フィールダーのバッテリーはGSユアサやパナソニックがオススメ。
ディーラーやカー用品店などの実店舗での交換では金額が高くなりがちですが、ネットならお買い得プライス&ポイント貯めながら手に入れることが出来ますね☆
※必ず購入前に適合確認をお願いいたします。
