ステップワゴンの純正バックカメラを、社外カーナビで使用するために変換アダプターを取付けました。

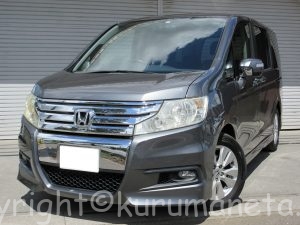

作業したのはRK5型ステップワゴンスパーダZです。
純正ナビ装着車となります。
(HDDインターナビシステム※ワンセグTV※マルチビューカメラ無し)
年式H21年10月~23年7月でRK1/2/3/4/7型で上記タイプのナビであれば作業内容は共通かと思います。
※一部仕様グレードにより作業内容が異なる場合があります

流れとしては、

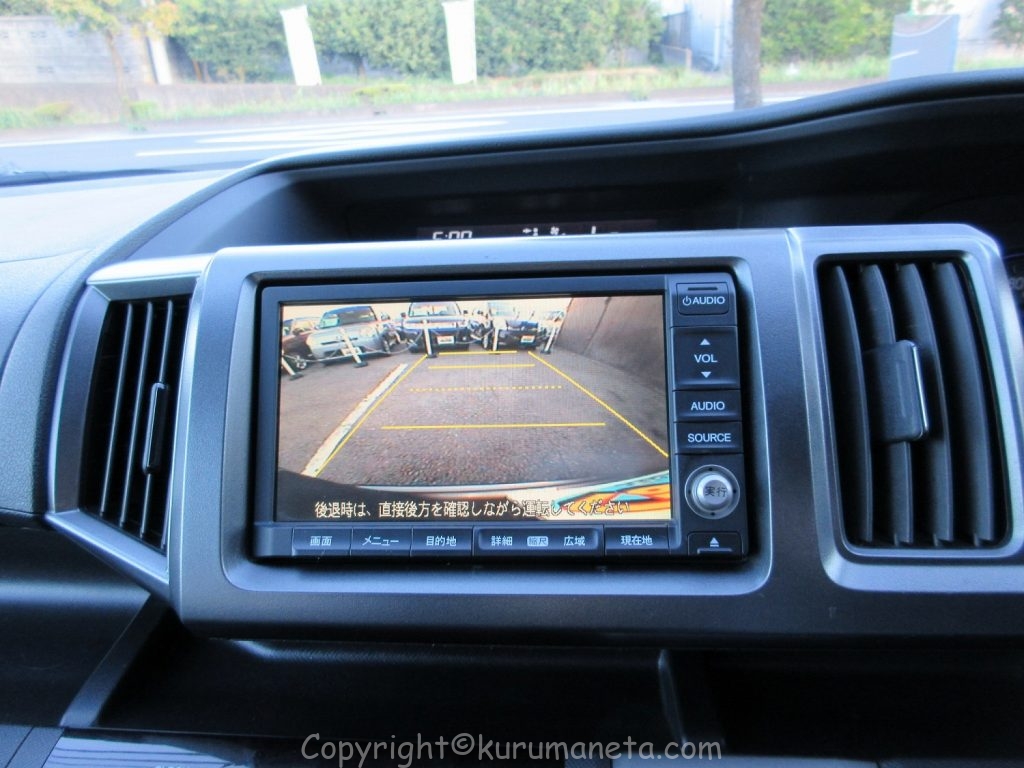

今ついている写真のカーナビを取り外して、新しく社外品のカーナビを取付けます。
その際に元々ついている純正のバックカメラはそのまま新しい社外カーナビで使用しよう。
そのためにはカメラ用の変換アダプターが必要だね。という感じです。
※この記事では変換アダプターの取付けのみのご紹介となります。

バックカメラ変換アダプター取付け
TVチューナーにカメラ用のカプラーあり、そこへ変換アダプターを接続する必要があります。
そしてそのTVチューナーは車両後方左側のトリム(ライニング)の中にありますので、トリムを外さなければいけません。

外し方は商品説明書でご覧いただけます。

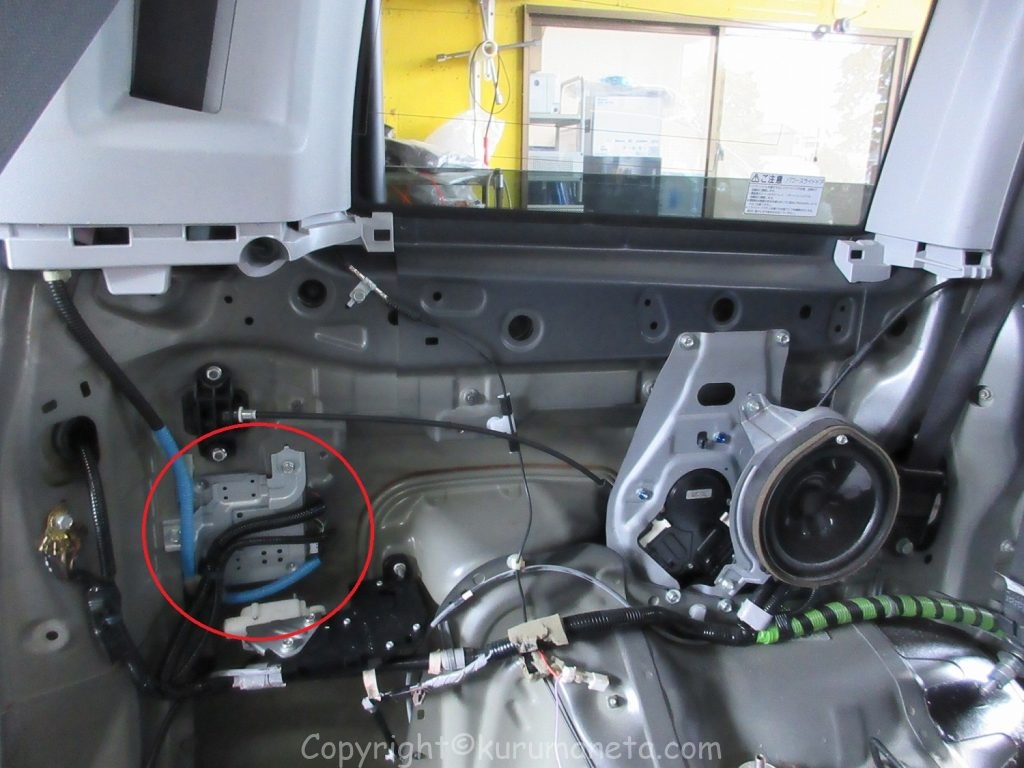

下がトリムが外れた状態です。
赤丸にTVチューナーがあります。

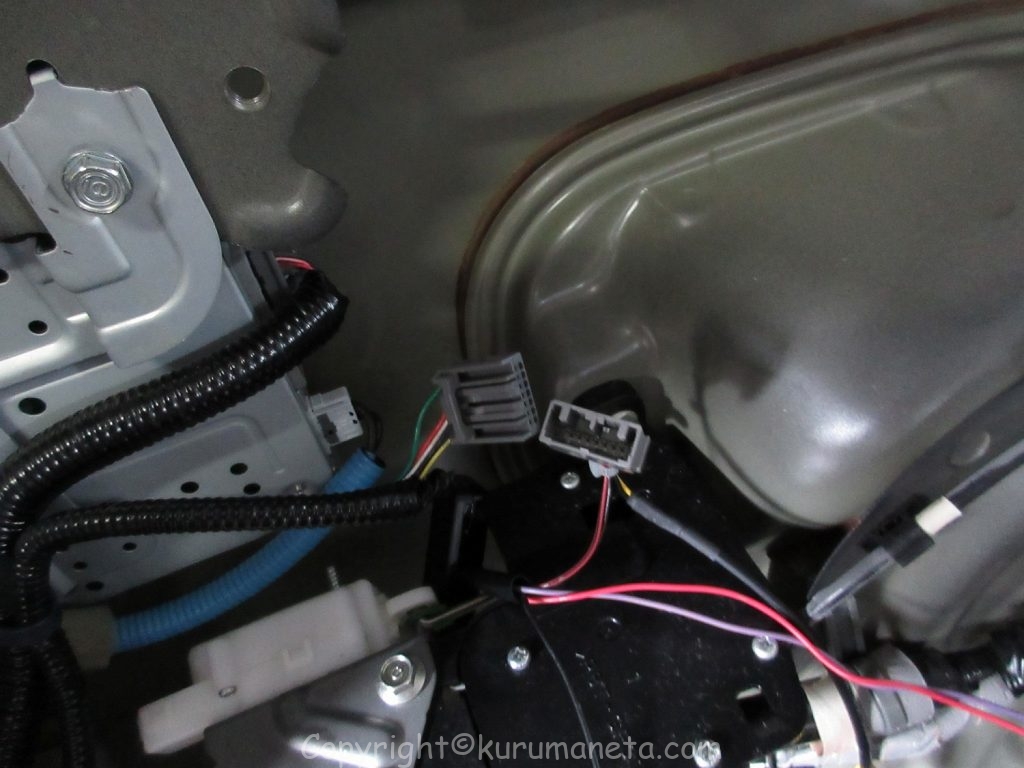

TVチューナーの7ピンコネクターを外し、外したコネクターに変換アダプターのコネクターを取付けます。
エレクトロタップを使用してTVチューナーの16ピンコネクターに変換アダプターの赤線を接続します。

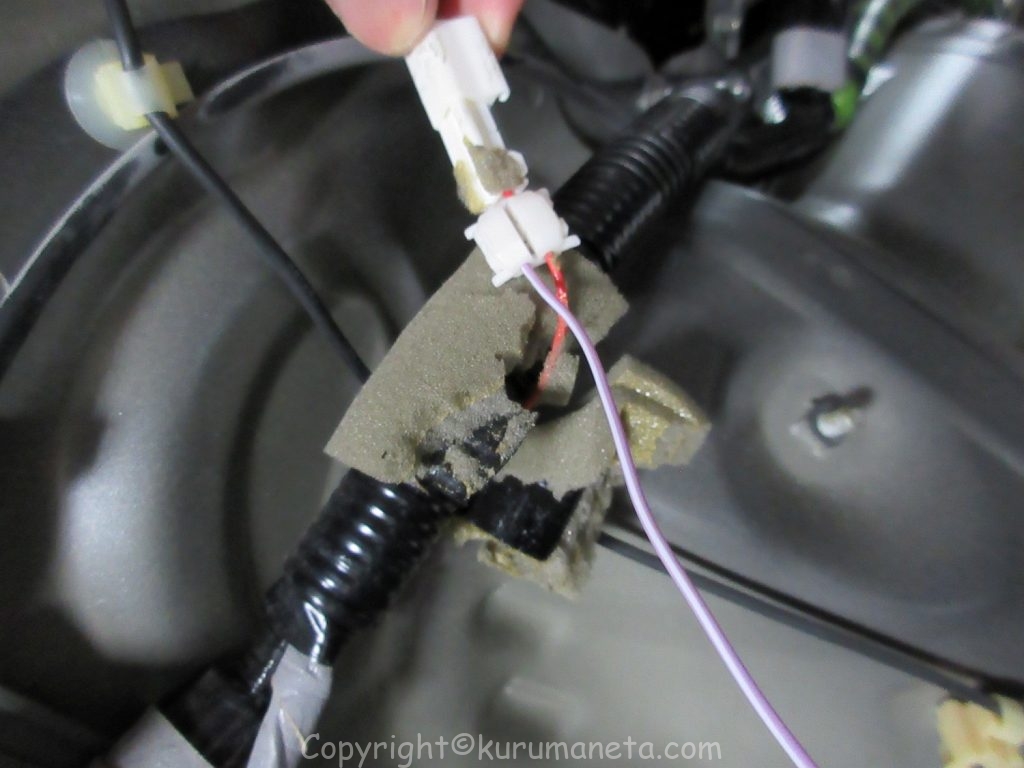

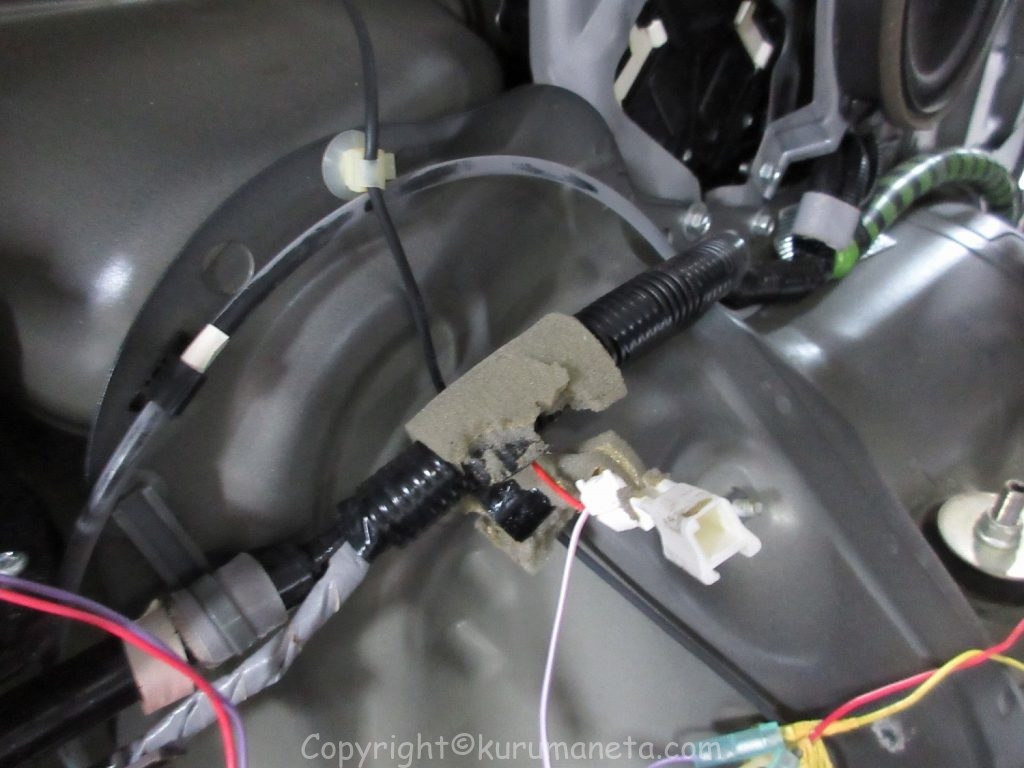

エレクトロタップを使用してバックアップランプのプラス線に、変換アダプターの紫戦を接続します。

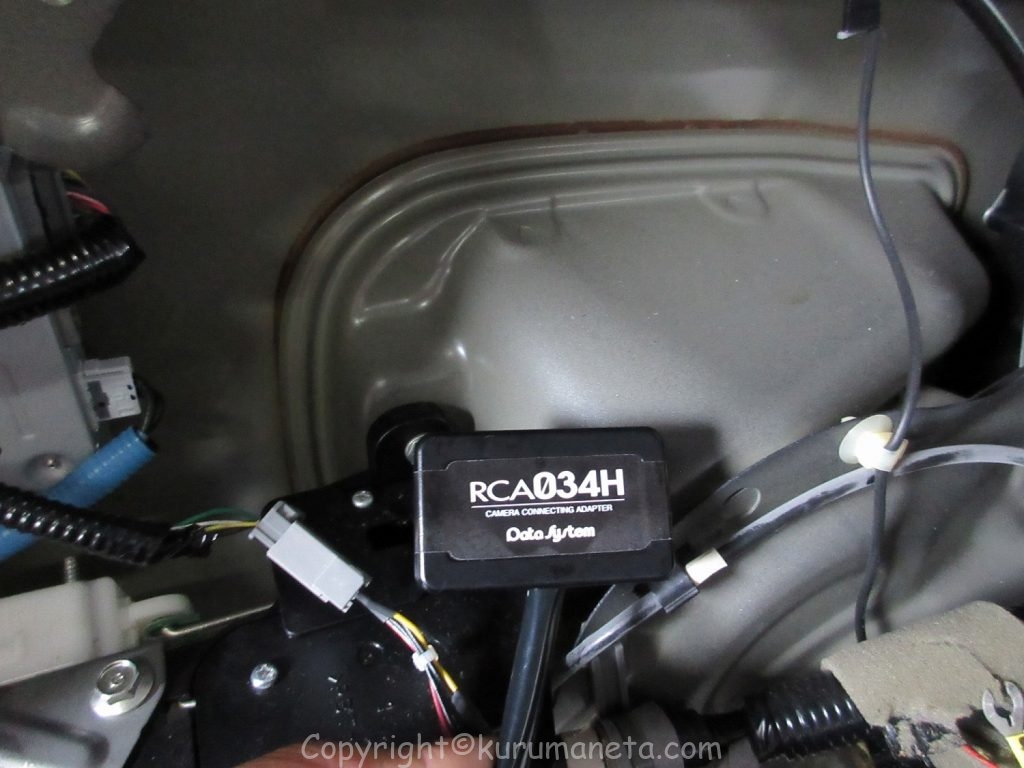

取付完了です。

あとはこの変換アダプターについている黄色いRCAケーブルと、カーナビ側のバックカメラケーブルを接続することで、純正バックカメラの映像を社外カーナビで映し出せるようになります。
カーナビの裏側で変換アダプターが使用できればラクですが、車両後部にあるTVチューナーに繋げないといけないので非常に面倒です。
ここまで作業するなら、車自体もう古いので、バックカメラごとあたしいものに替えてもいいのかなと思うような作業内容です。
今回使用したもの
データシステムの変換アダプターを使用しました。
車種がストリームと書かれていますが、共通です。
便利な工具
ソリオのTVキット取付け作業はドライバーなどの基本工具に加えて内張はがしやクリップ外しがあると傷をつけづらく、配線通しがあると作業もスムーズなのでオススメです。
