デリカD5

デリカD5に取り付けられていたカーナビ(社外品)を取り外しましたのでご紹介します。

作業したのはCV5W型のGパワーパッケージです。
平成19年式の前期型となりますが同じ形状であれば作業内容は共通かと思います。
※一部仕様グレードにより作業内容が異なる場合もございます。

スポンサーリンク

CV5W型デリカD5のカーナビの取り外し

こちらのカーナビを取り外します

シフトノブ外し

シフトノブを外します。
別記事にて紹介しています。

デリカD5のシフトノブの取り外し・交換方法
デリカD5に取り付けられていたシフトノブを取り外しましたのでご紹介します。作業したのはCV5W型のGパワーパッケージです。平成19年式の前期型となりますが同じ形状であれば作業内容は共通かと思います。※一部仕様グレードにより作業内容...

インパネ外し (シフトパネル)

シフトがついていたパネルを外します。

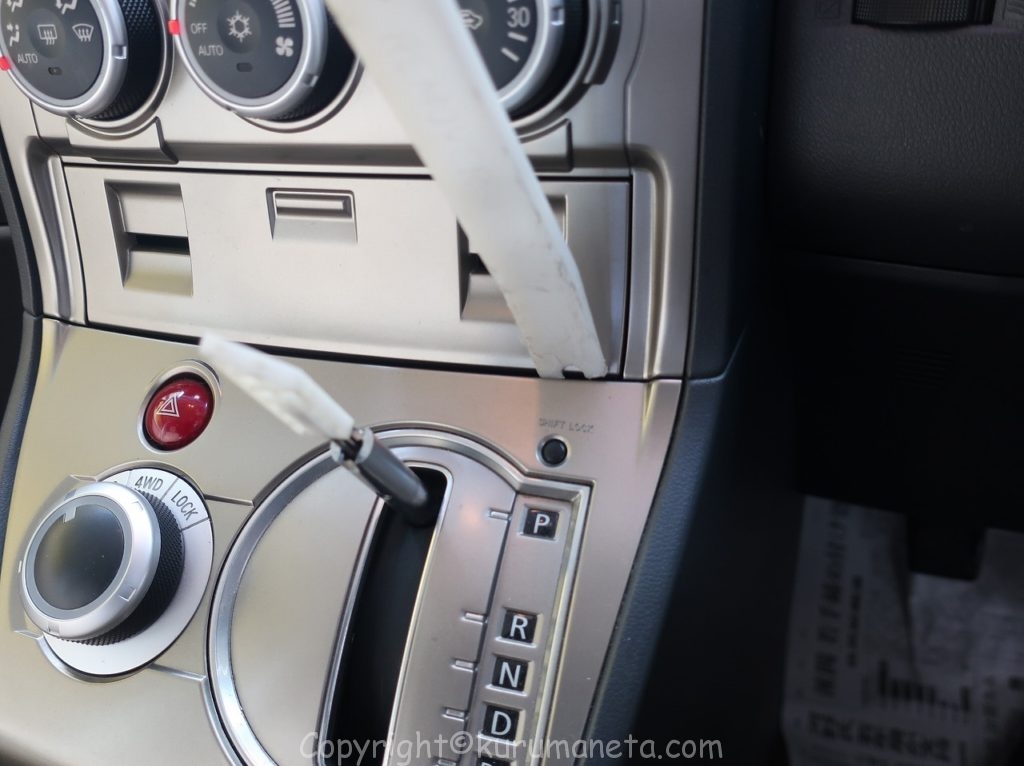

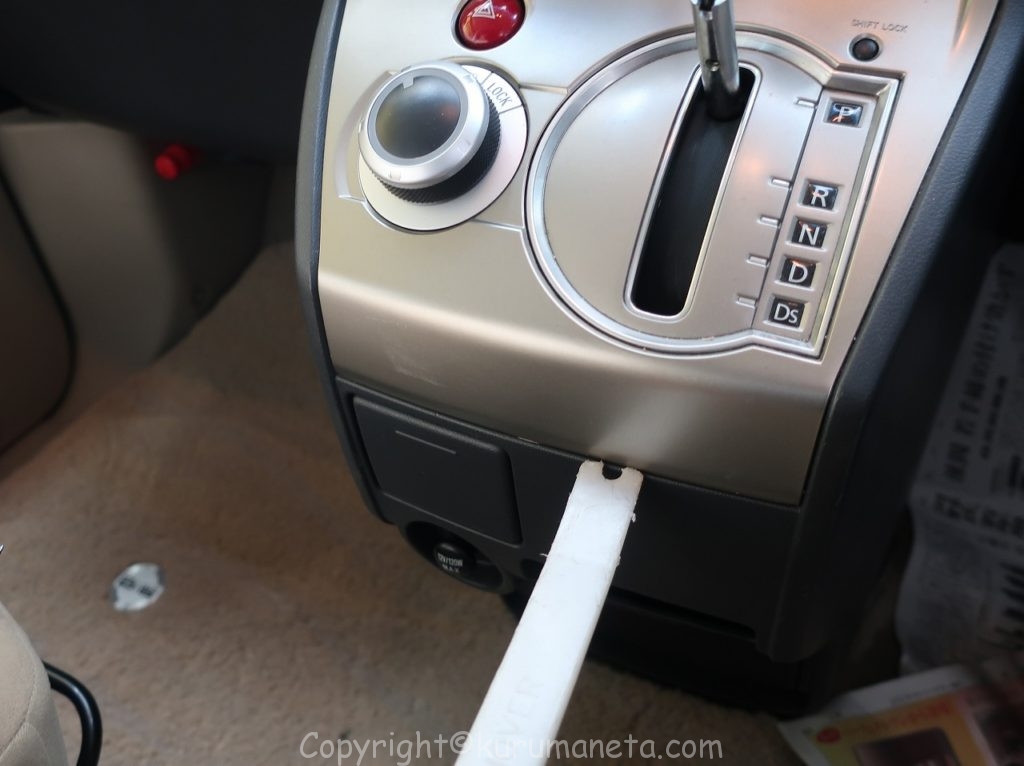

爪クリップではめ込まってるだけなので、内張はがし等ですき間を作って浮かせるようにして外します。

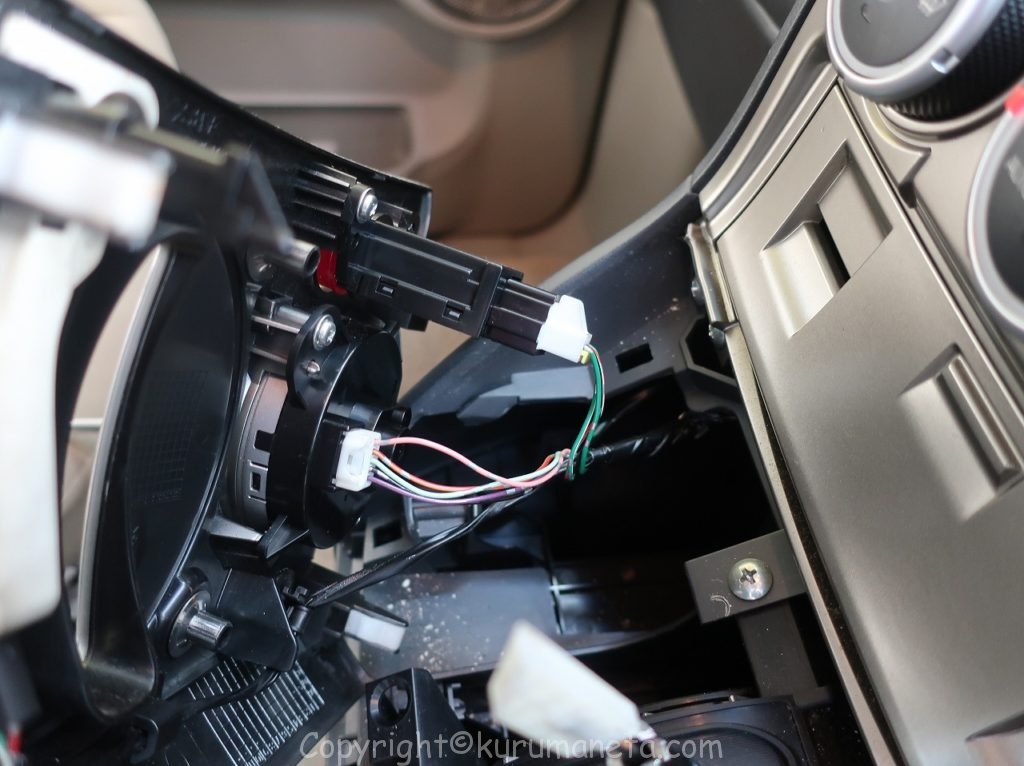

パネルを外すと裏にハザードなどのカプラーがあるので全て外します。

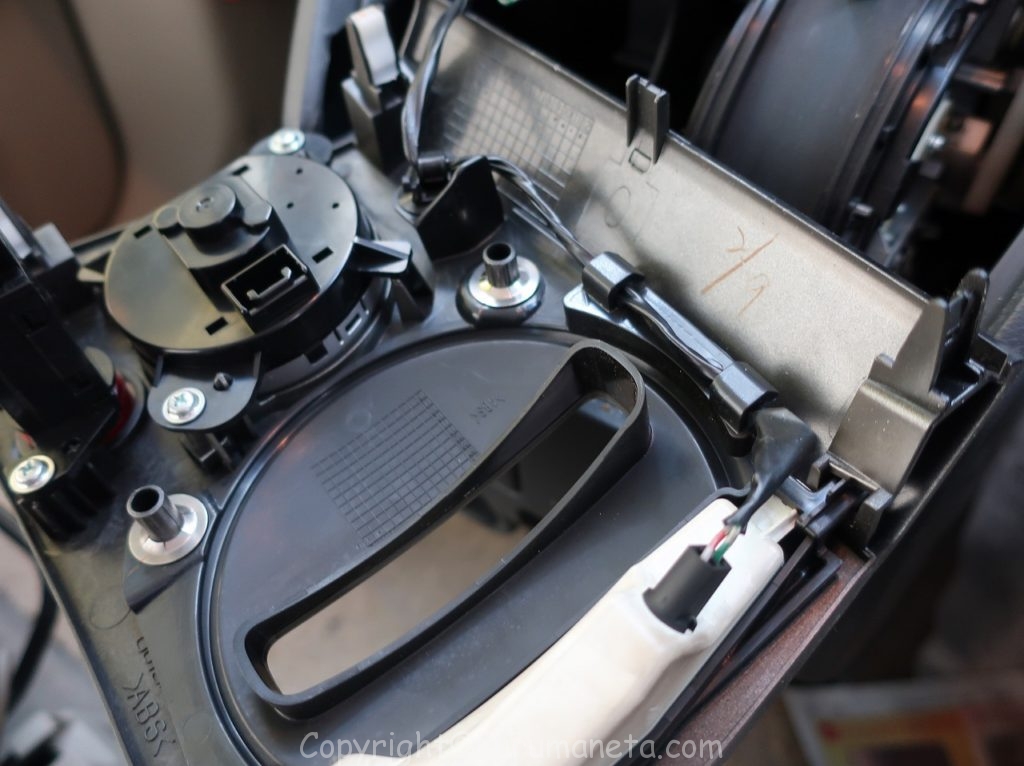

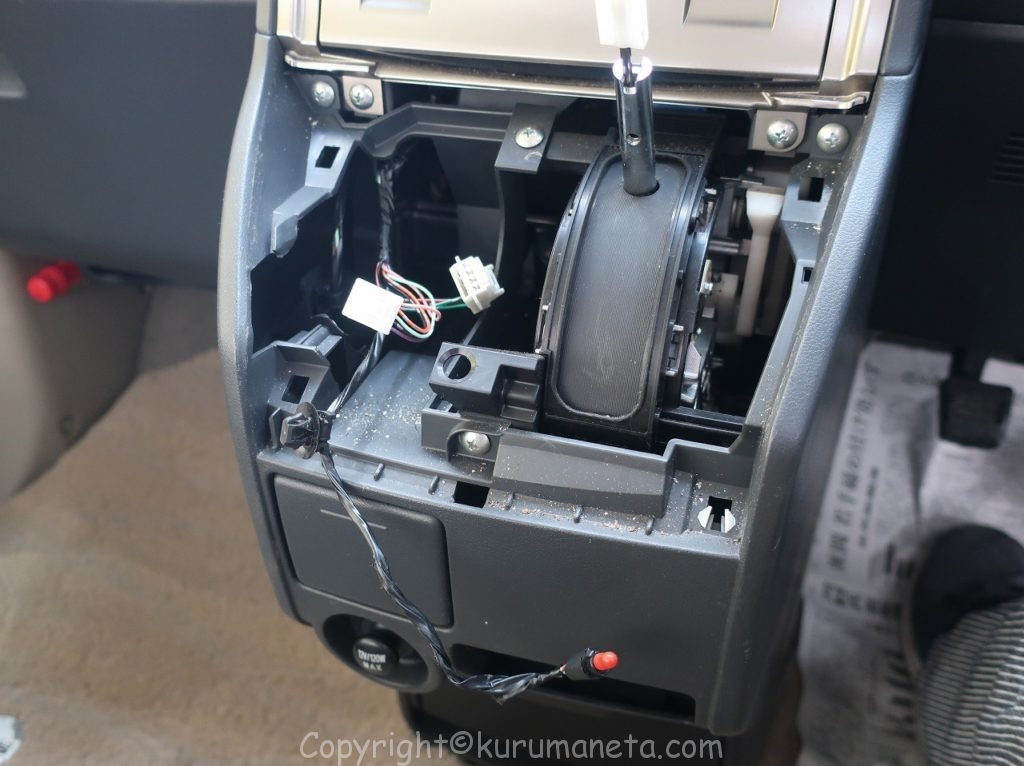

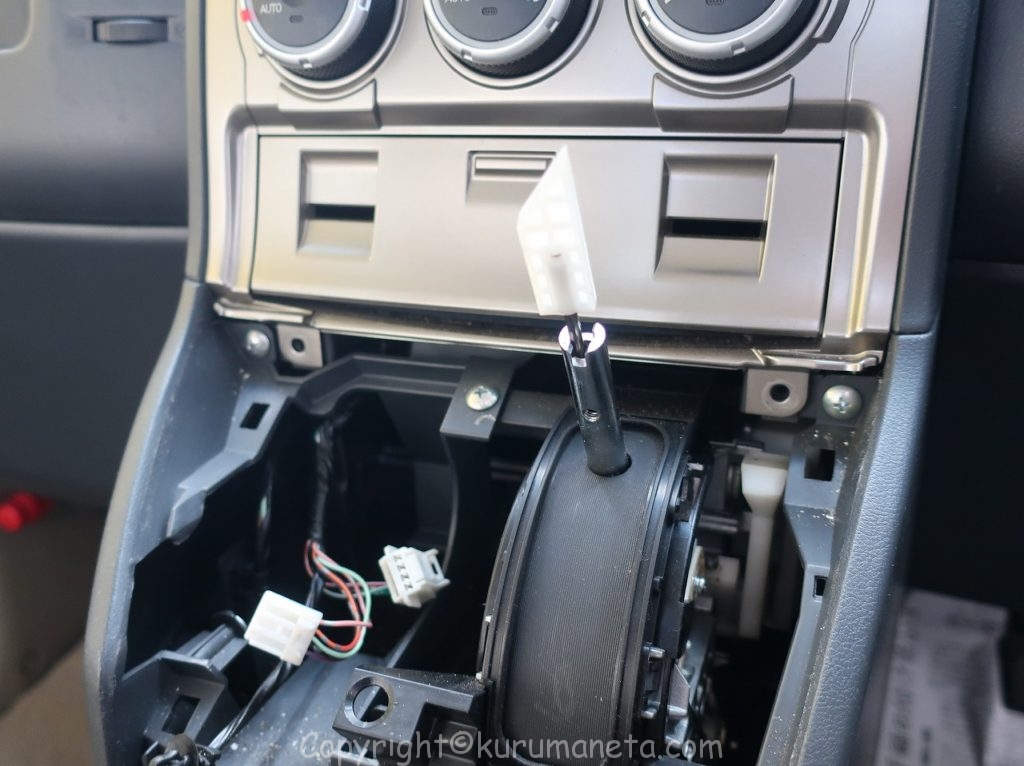

外れました

インパネ外し(オーディオパネル)

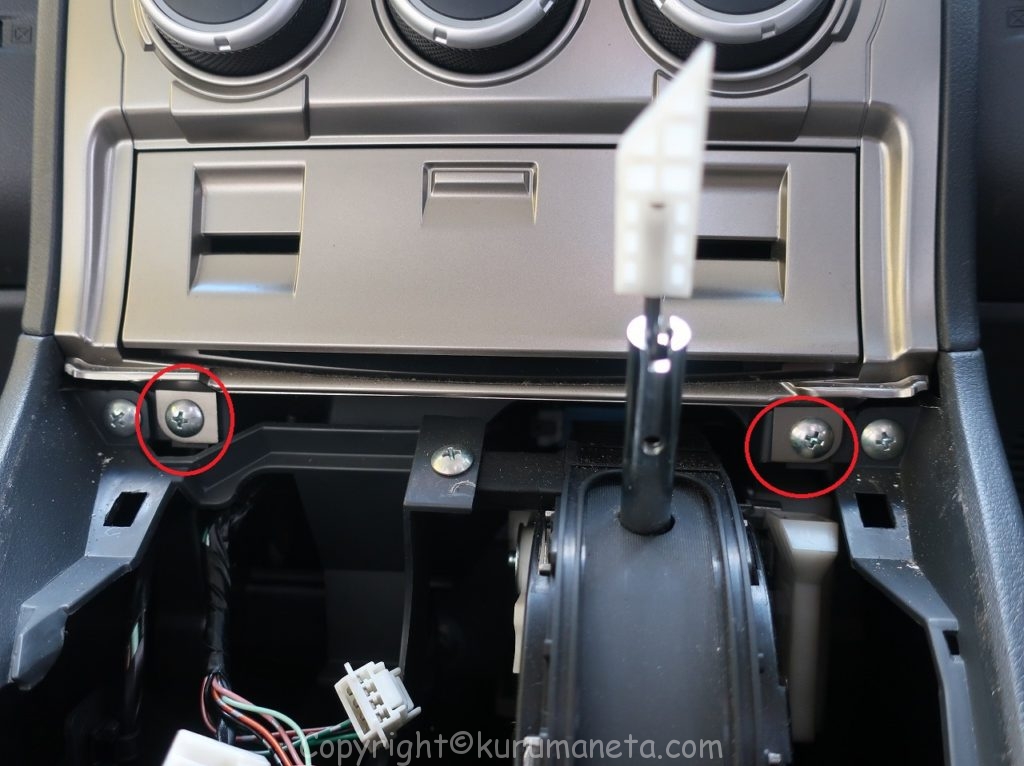

赤丸のネジを外します

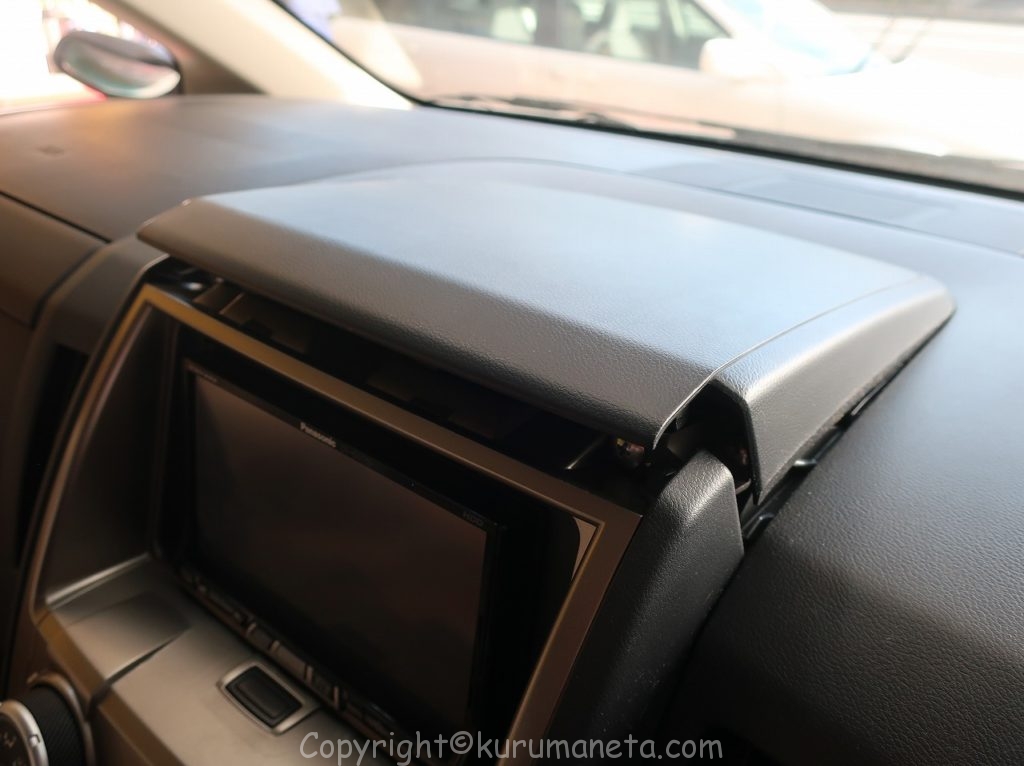

上のカバーを内張はがし等で浮かせるようにして外します

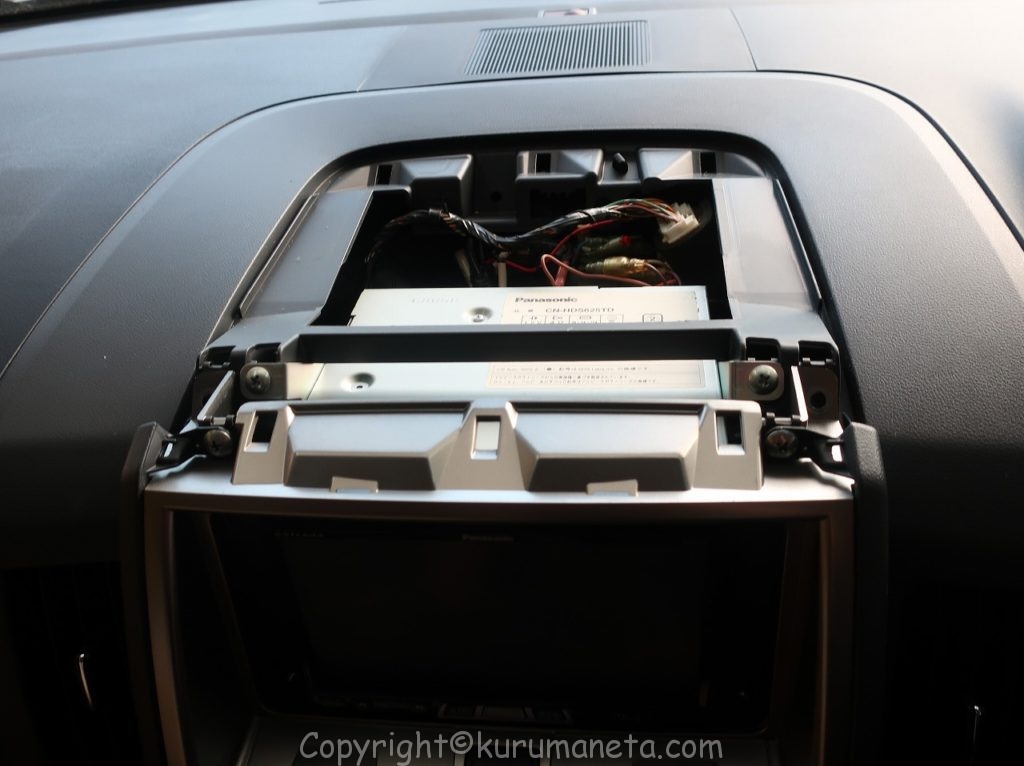

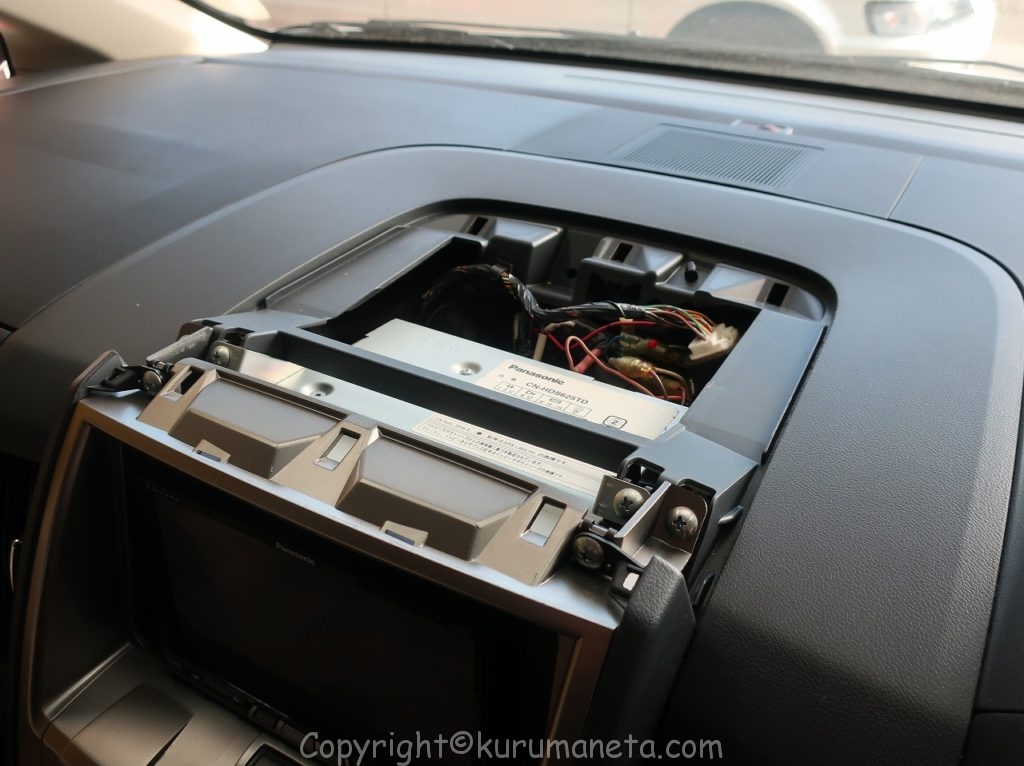

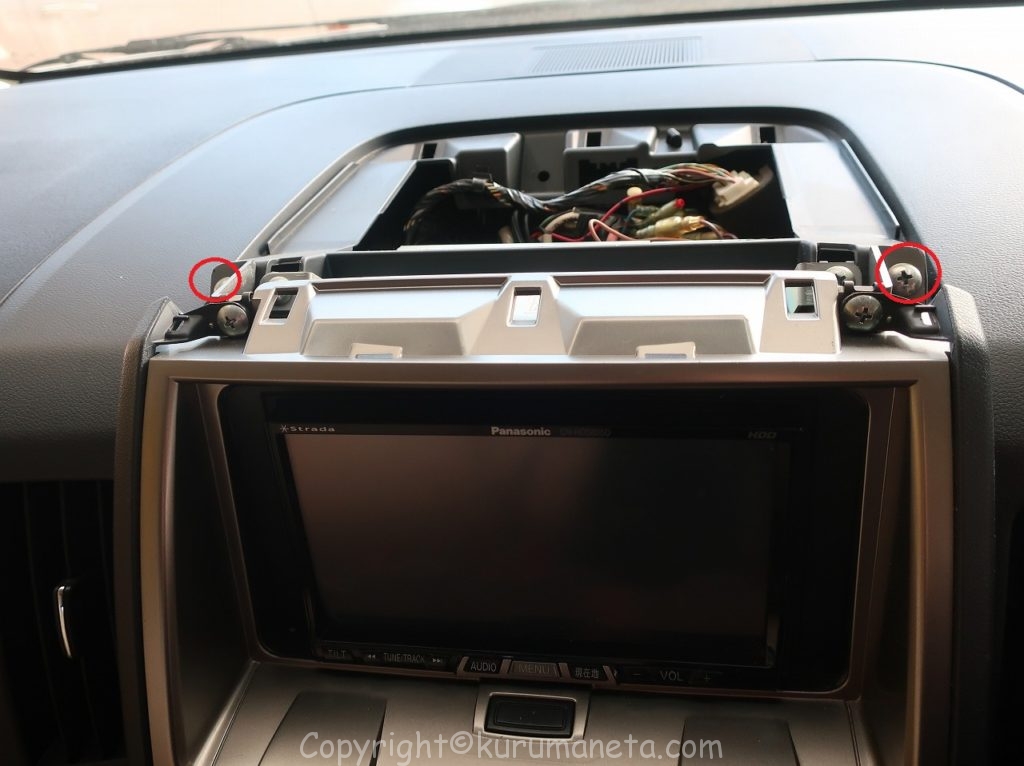

赤丸のネジを外します

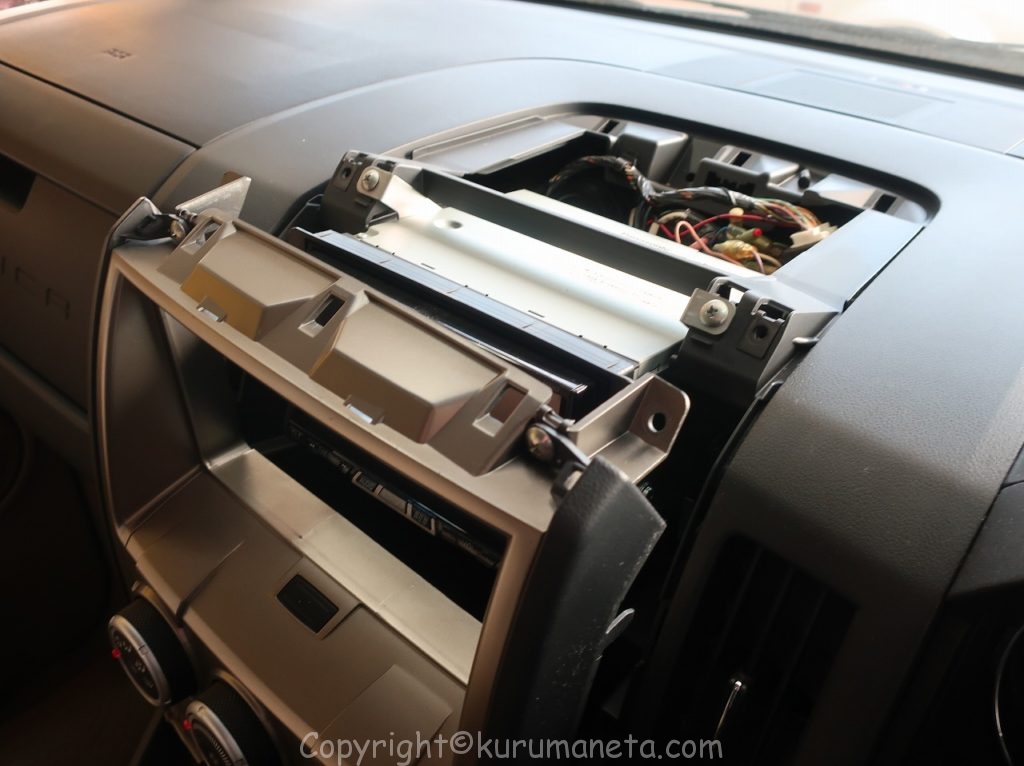

手前に引き出します

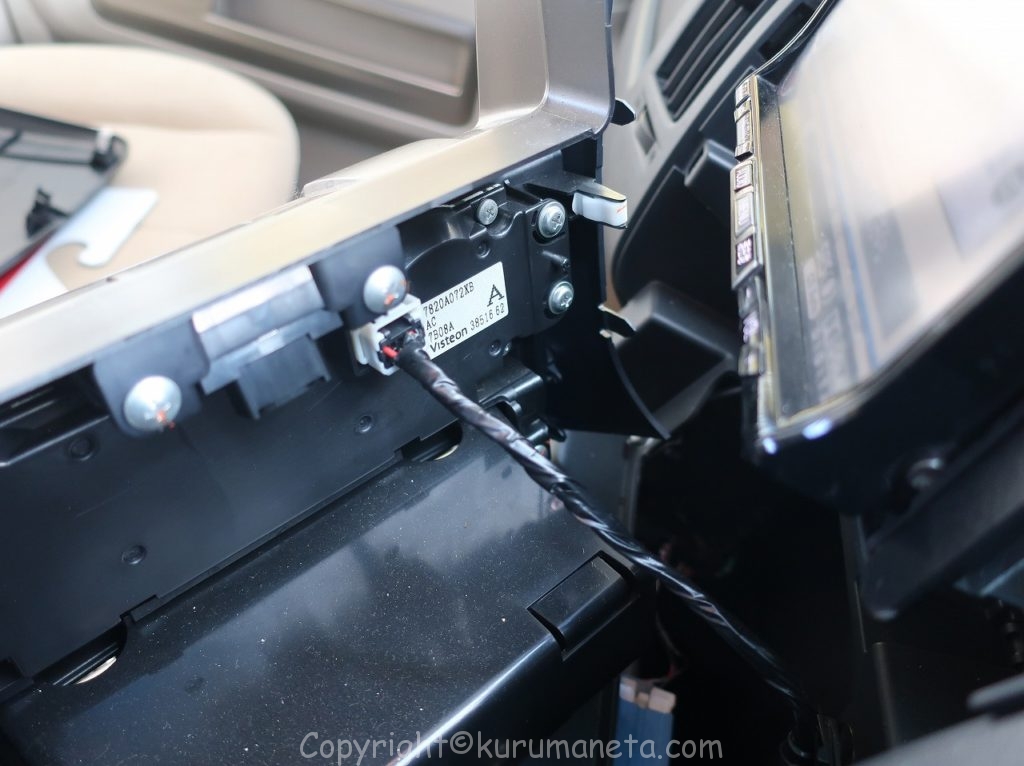

カプラーがついているので外します。

オーディオパネルが外れました

ナビ外し

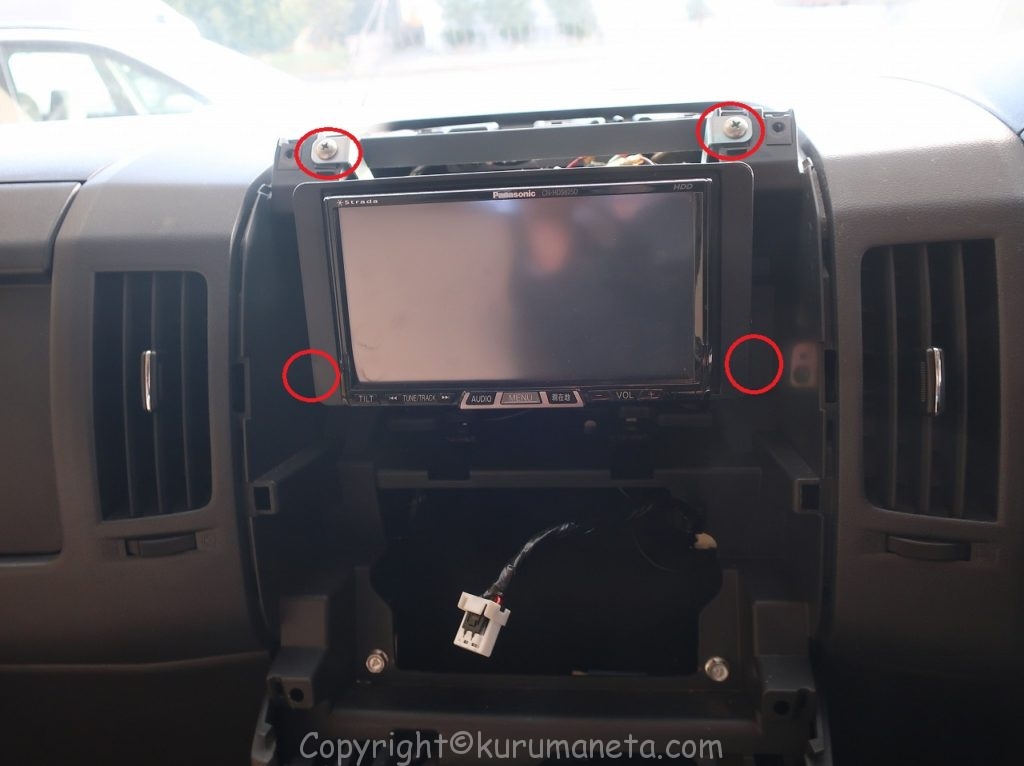

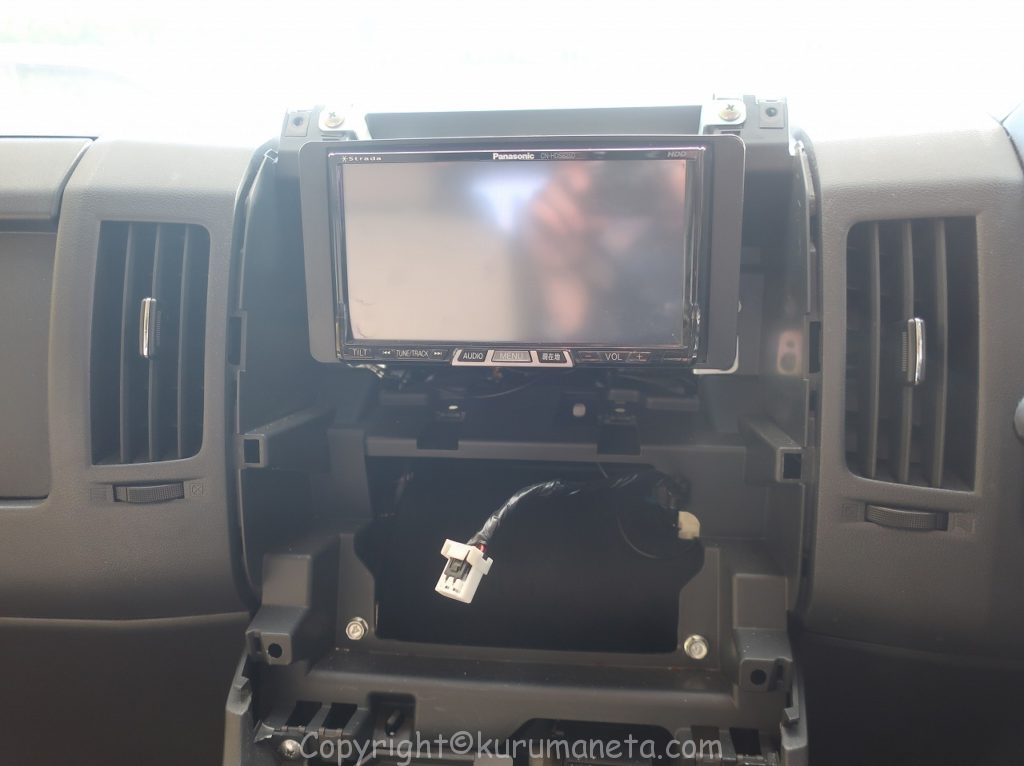

赤丸のネジを外します

ナビを手前に引き出すと出てくるので、裏側のカプラーを外して、取り外しが完了となります。

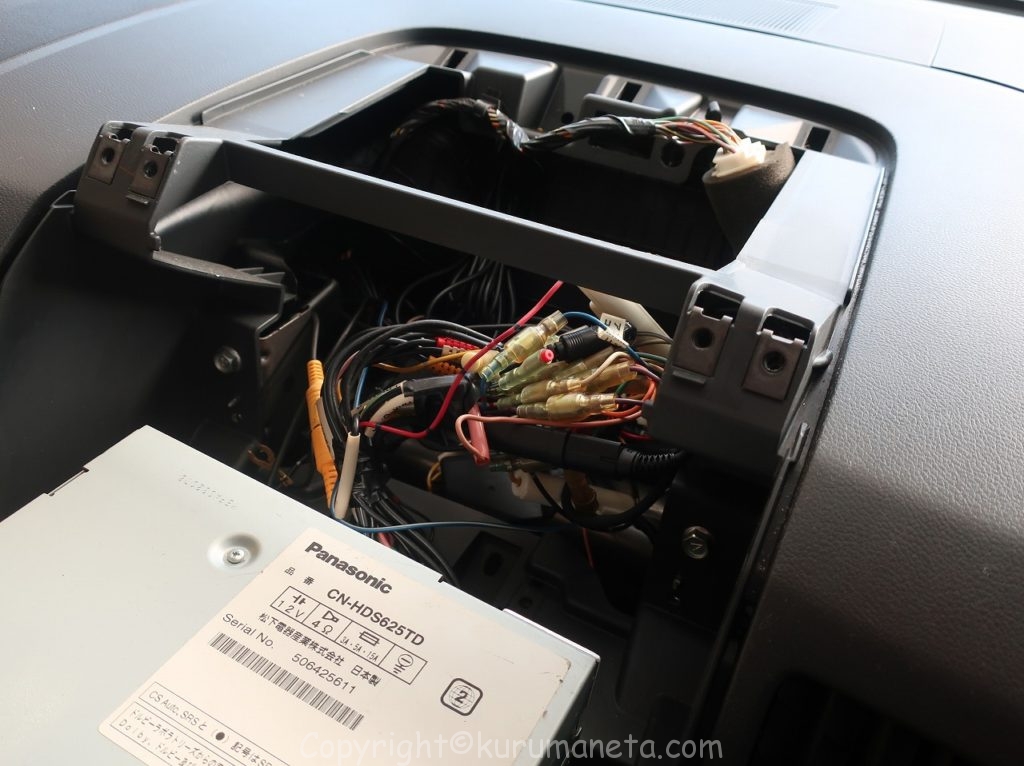

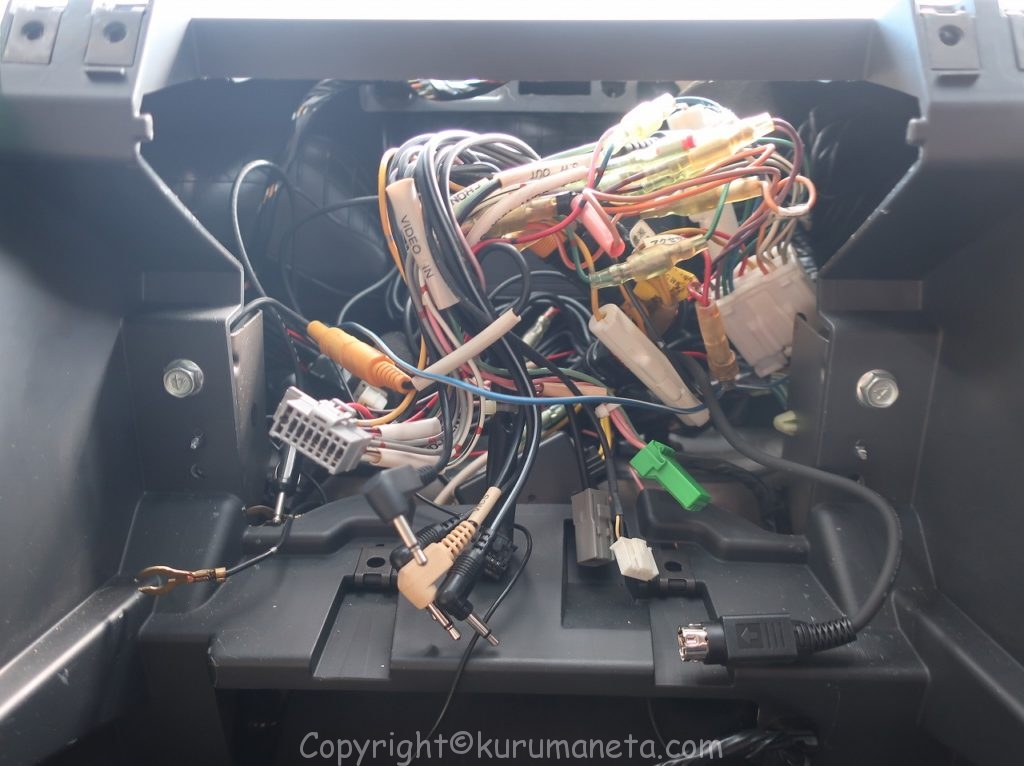

ナビ関連のいろいろな配線が裏側に収納されていました。

工具があればDIY可能です。
