150系プラドのフォグランプの交換方法とオススメのLEDフォグランプ

150系プラドのフォグランプをLED球に交換したので紹介します。

作業したのは150系の後期型のプラド(ディーゼル)です。
前期型もガソリンも作業内容は共通かと思います。

スポンサーリンク
アドセンス336*280

150系プラドのフォグランプ交換方法

交換するフォグランプを用意します。
今回はイエローのLEDランプに交換致します。
※記事の後半で使用したLEDフォグランプをご紹介致します。
DSCF1530

左フォグランプの交換

最初に左側のフォグランプを外します。
DSCF1533

作業しやすいようにライナーを外します。
※タイヤも外すとスペースが広くなり、かなり作業しやすくなります。
DSCF1536

DSCF1543 (1)

クリップ外しを使うと簡単に外せます。
DSCF1544

バンパーを下から覗くとボルトでライナーが留ってるのでこれもはずします。
DSCF1540

ライナーを外すとフォグランプの裏側が丸見えになります。

フォグランプにささってるカプラーを外します。
DSCF1548

カプラーを外したらフォグランプをひねって取り外します。
DSCF1553

DSCF1559

交換します。
DSCF1561

外した時と逆にひねって取り付けます。
DSCF1565

今回取り付けたLEDフォグランプにはこの制御ドライバーという定電流回路が付いていますのでこれを固定しなければいけません。
DSCF1568

写真では分かりづらいですが、ここに取り付けました。
※両面テープに加えて結束バンドでも固定しました。
DSCF1569

接続したカプラーはビニールテープで巻いて固定&防水処理します。
DSCF1575

カプラーと配線はたるんで遊ばないように結束バンドを使って固定します。
DSCF1580

フォグランプの取付が完了したらフェンダーライナーを元通りに取り付けして完成です。
DSCF1535

右フォグランプの交換

こちらもフェンダーライナーを外します。
タイヤを外した方が作業はかなりやり易くなります。
DSCF1592

DSCF1595

バンパーを下から覗くとボルトがあります。
DSCF1589

クリップがたくさん留まっているので、クリップ外しが活躍します。
DSCF1601

DSCF1604

DSCF1605

ライナーを外しましたが、なぜかこちらにはカバーがありました。
DSCF1608

外します。
DSCF1614

DSCF1617

なんで右側だけカバーが着いているのか・・・??
DSCF1619

カバーが外れたことでフォグランプが出てくるので、左側と同様に交換します。
DSCF1621

DSCF1625

こちらも定電流回路と配線を固定しておきます。
DSCF1628

フォグの交換が終わったらカバーとライナーを元通りに取り付けて完成となります。
DSCF1593

確認

ライトをつけて点灯確認をします。
DSCF1687

まだ明るい時間帯なのでそれほどライトが明るく感じませんが、夜に確認したらとても明るく、濃い黄色でした。

150系プラドにオススメのLEDフォグランプ

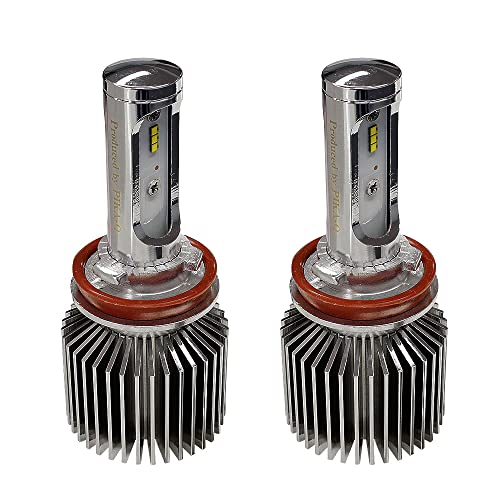

今回取り付けたのはピカキュウのLEDフォグランプです。
DSCF1528

ピカキュウはLEDの専門店で車種別に販売されている上に、品質が良いのでオススメです。

今回取り付けたイエロー↓

人気のプレミアムホワイト↓

ナンバー灯とバックランプにもピカキュウのLEDを使用しました↓

150系プラドのナンバー灯(ライセンスランプ)交換方法とオススメのLED球
150系プラドのナンバー灯を純正の球からLED球に交換したので紹介します。 また、オススメの白くて明るいLED球も紹介します。 150系...
http://kurumaneta.com/2016/07/prado-150-backlight/

フォグランプを社外品に交換する際の注意

安く販売されているLEDやHIDのフォグランプを使っているとチラつきや、不点灯などの不具合が起きやすいです。

また、最悪の場合ショートして発火する恐れもありますので専門店の商品や、メーカー品を使用するようにしましょう。
